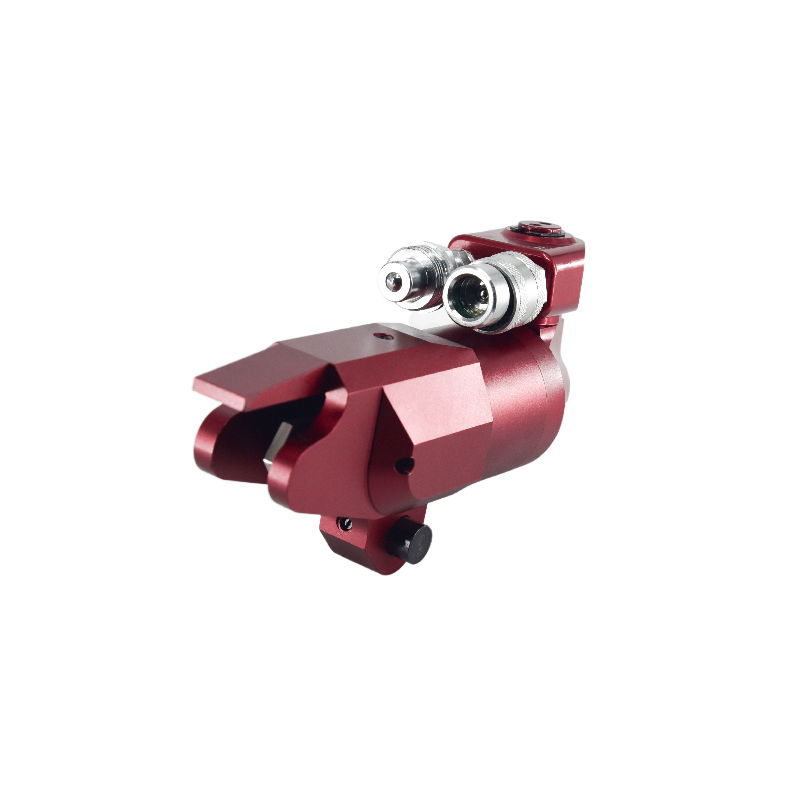

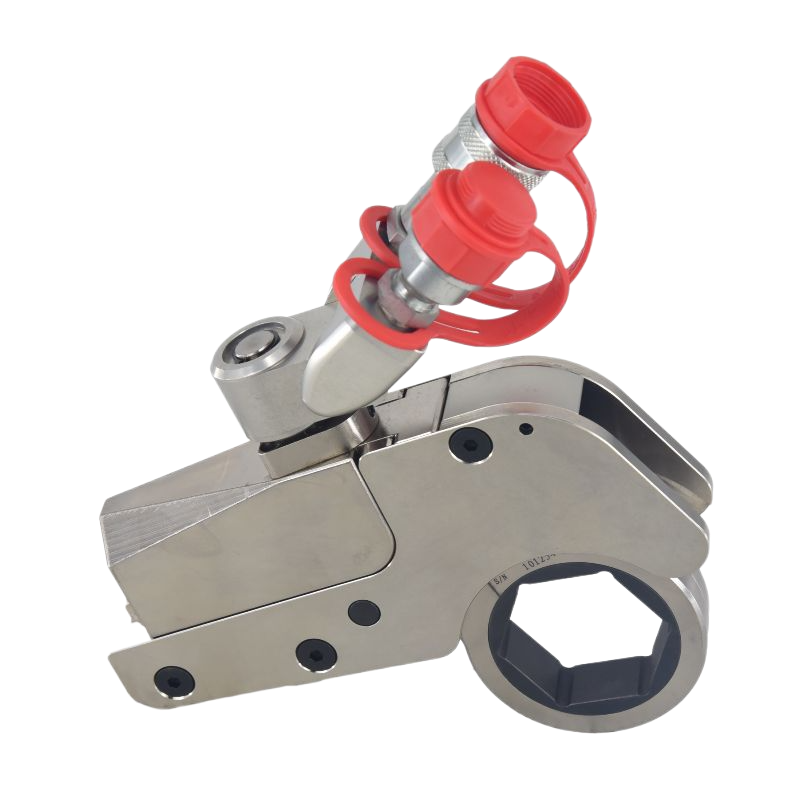

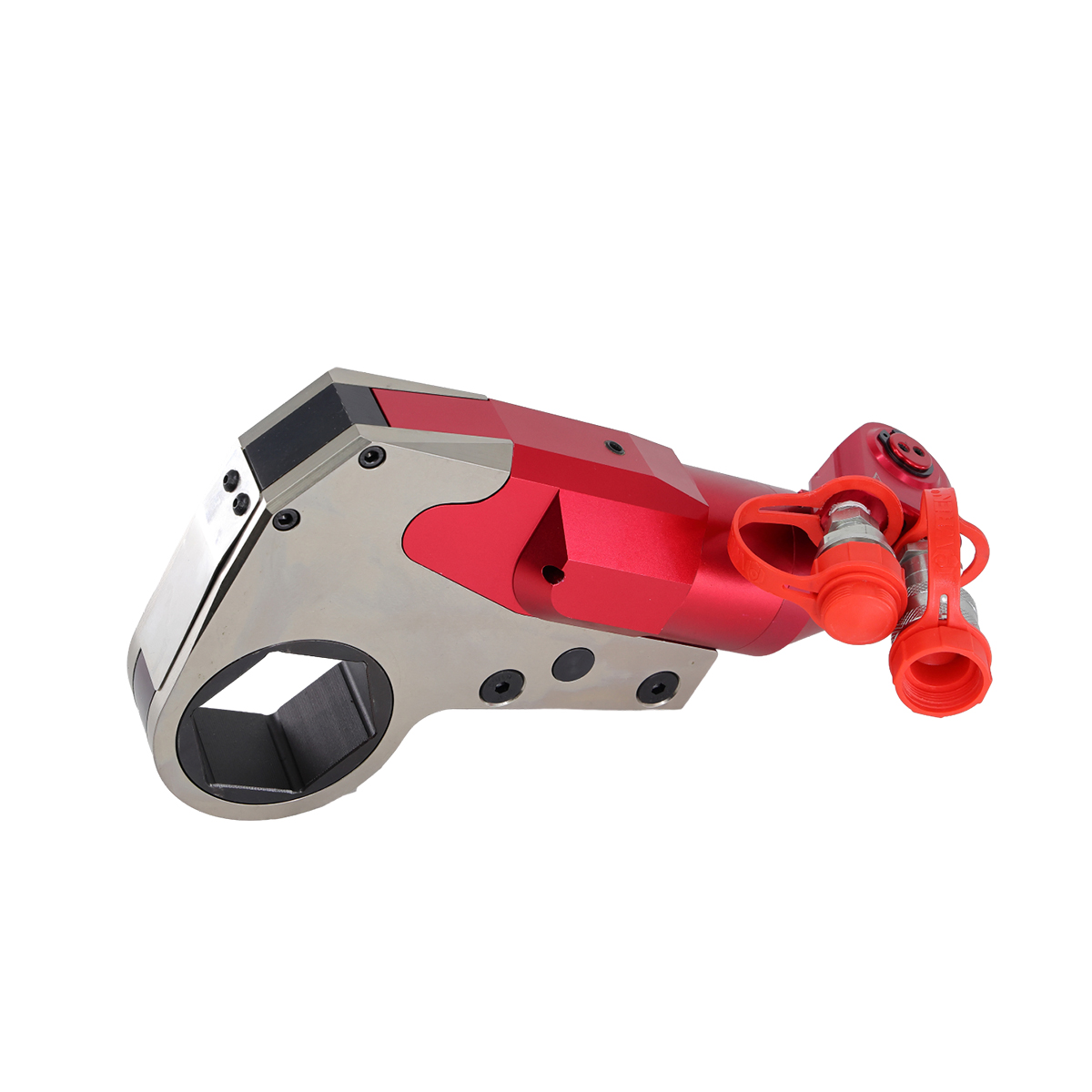

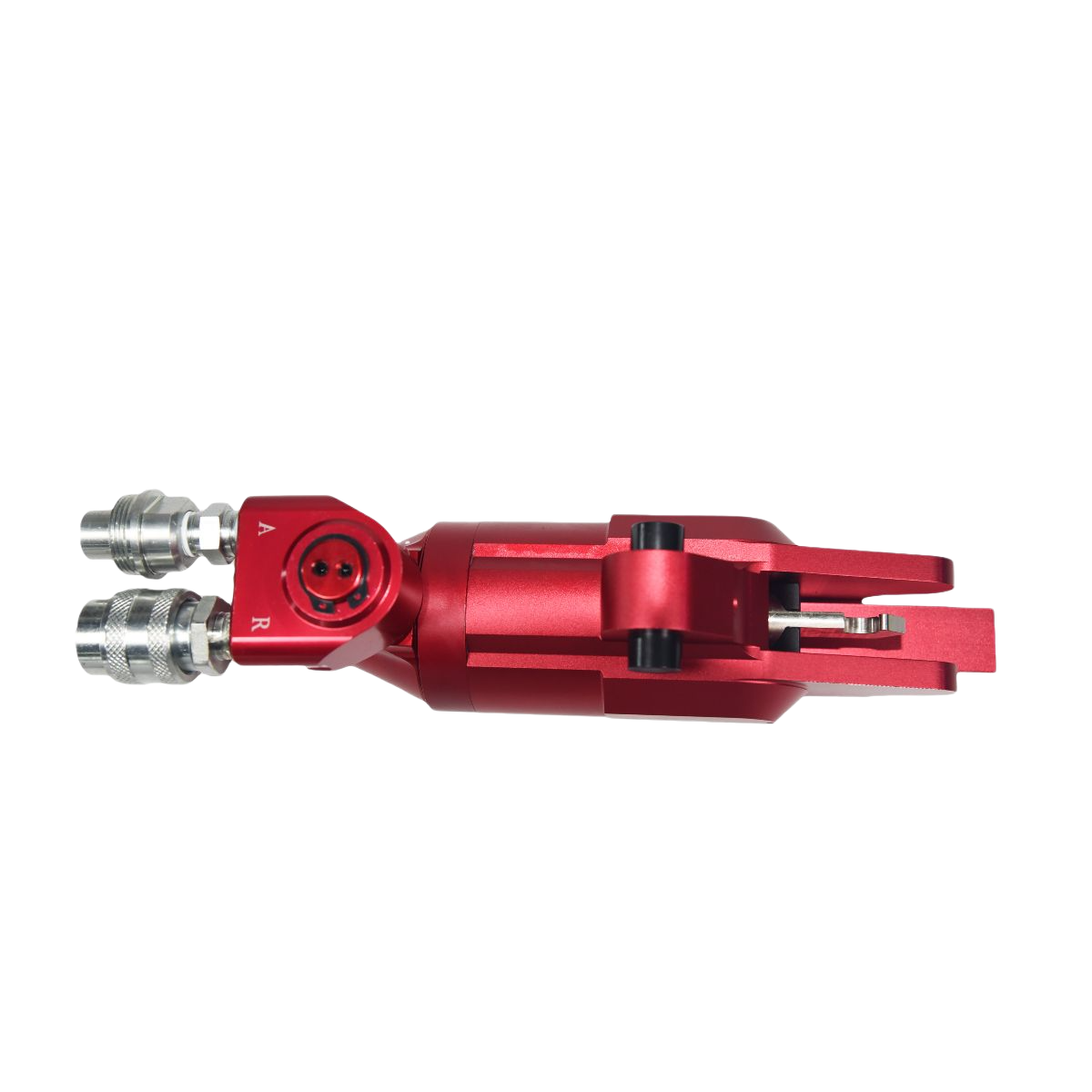

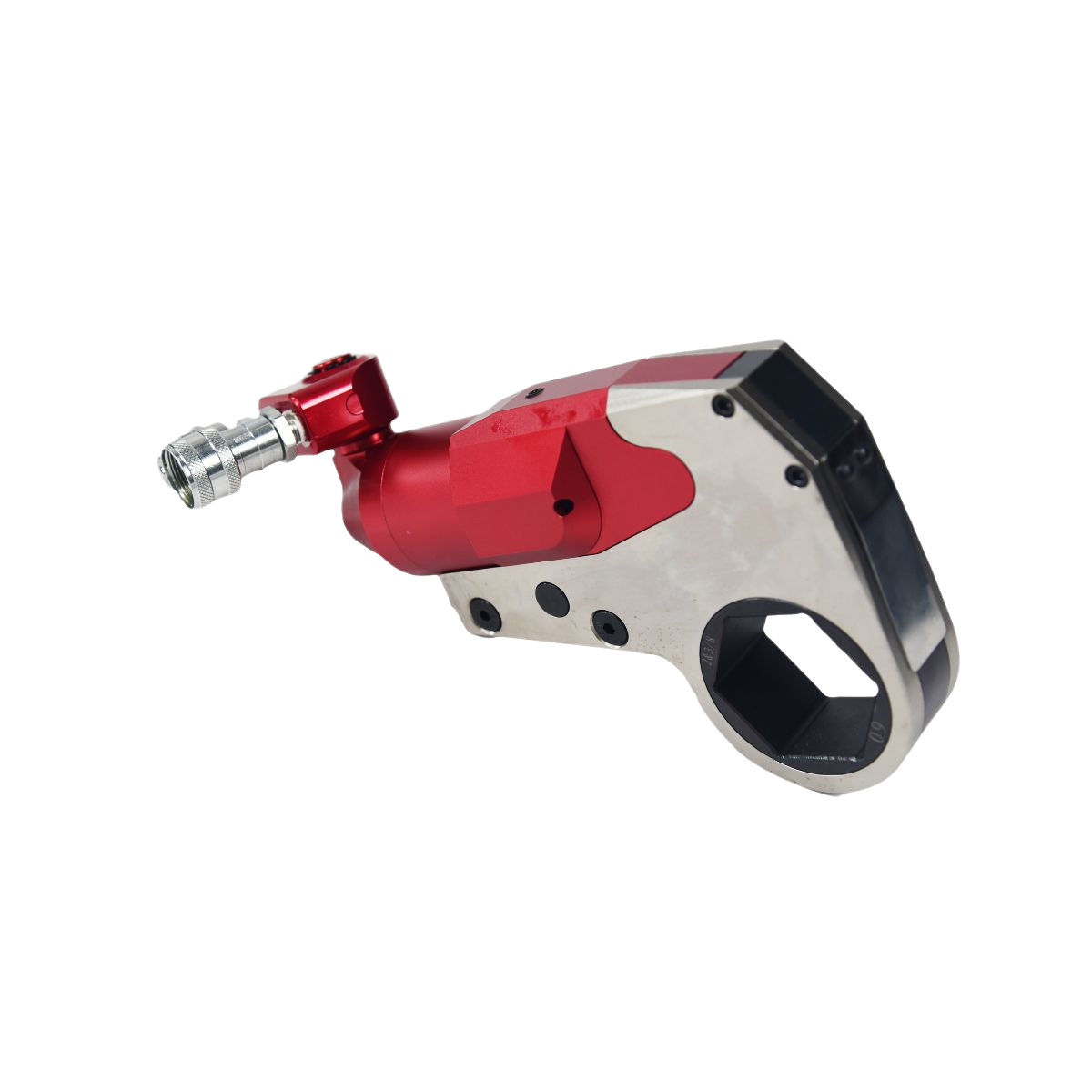

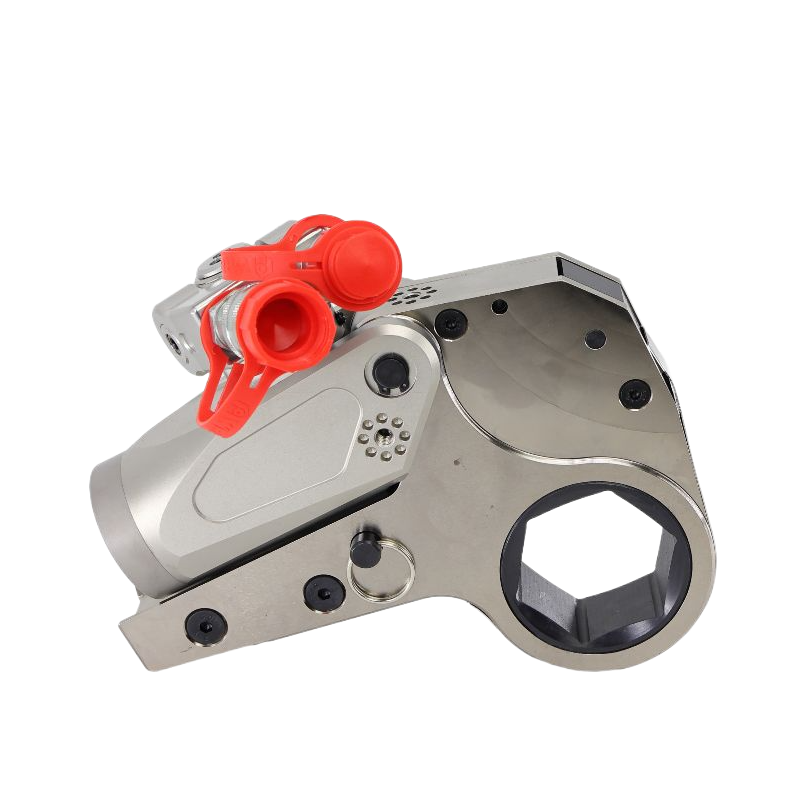

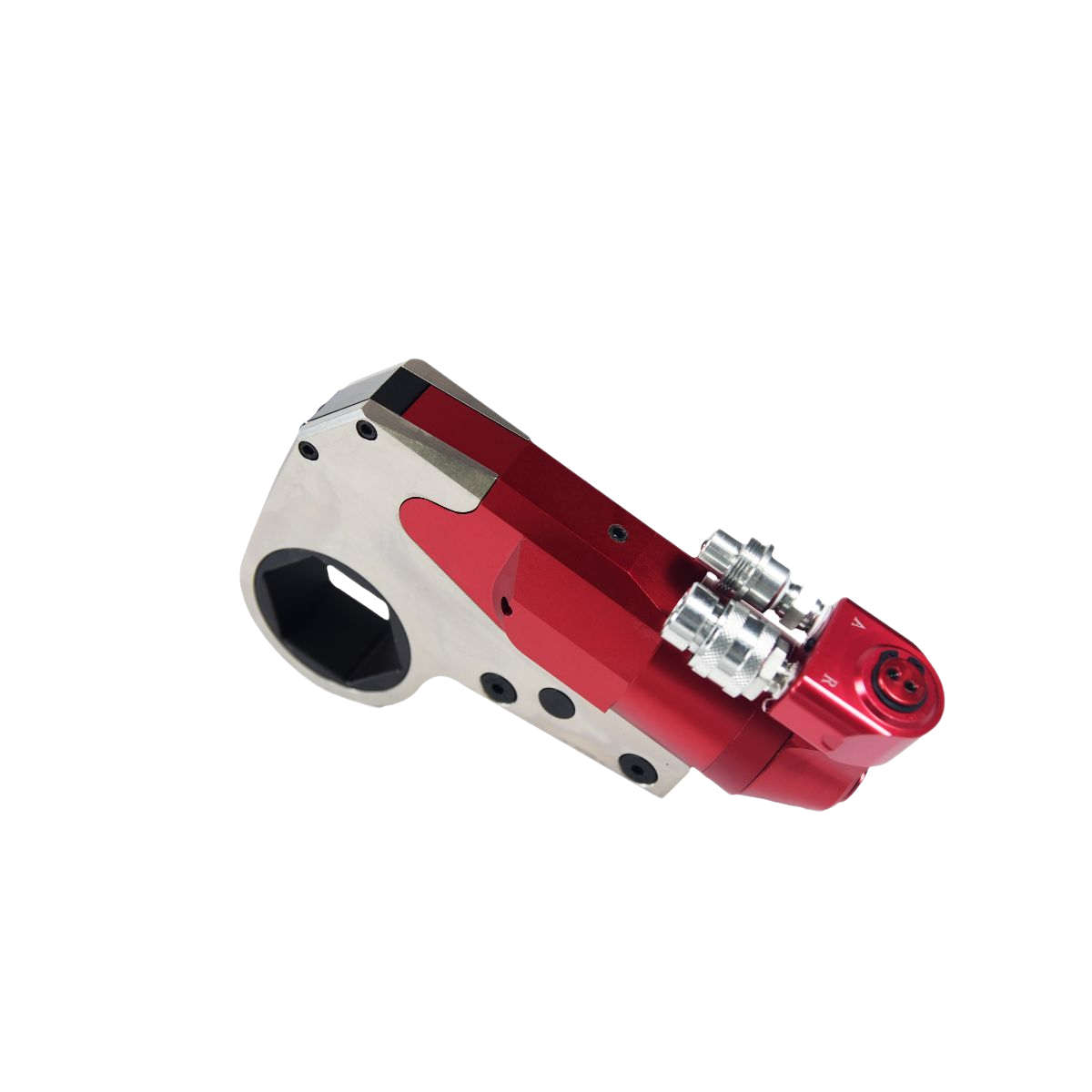

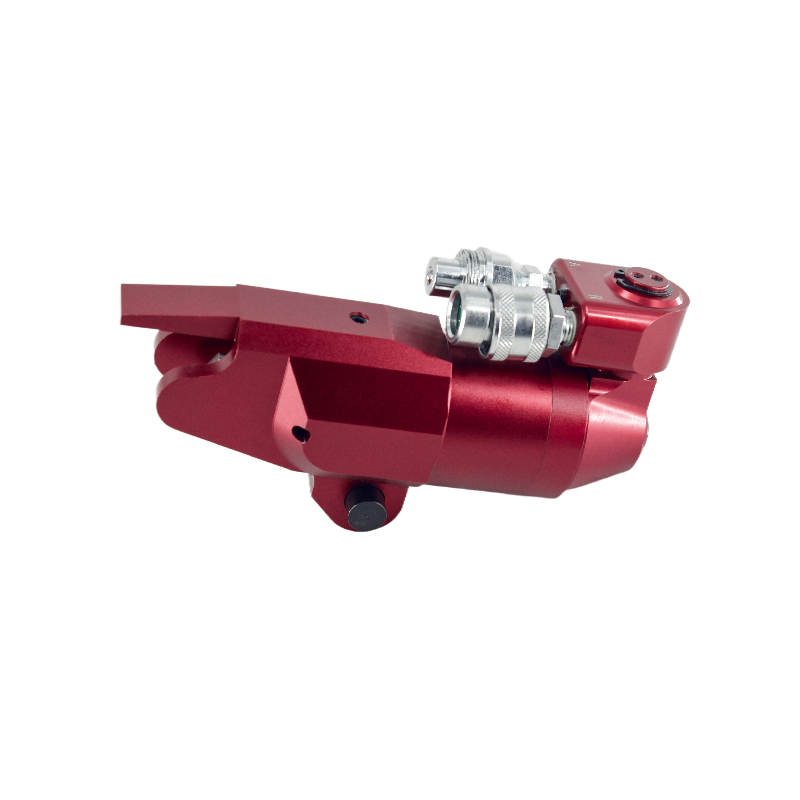

Низкопрофильные Динамометрические Ключи Серии H
Характеристики
700 бар максимальное рабочее давление; Точность повторения ±3%.
5 различных моделей от 2625-48481N.m

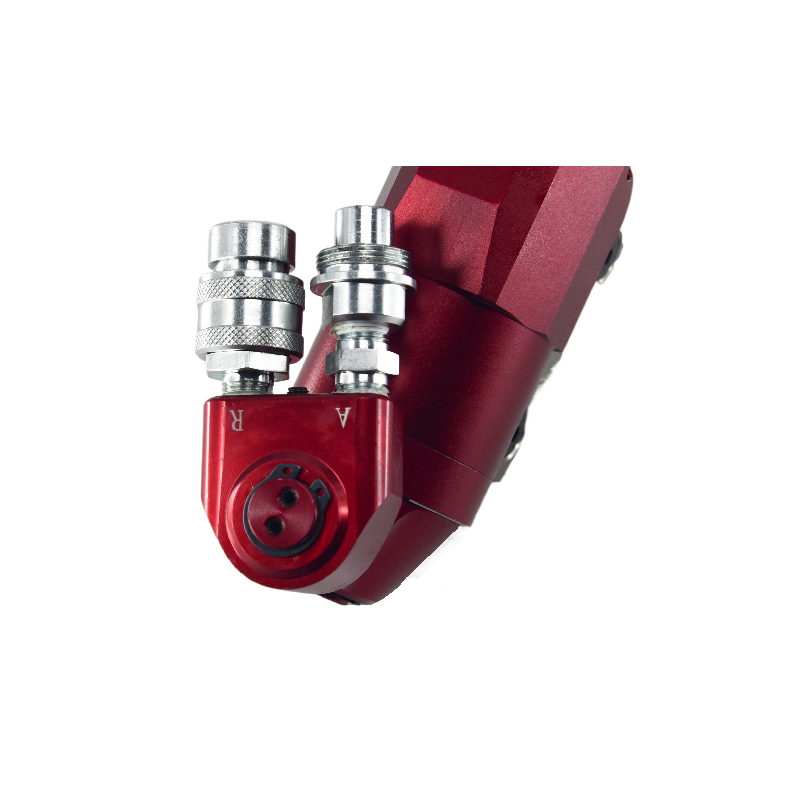

Оснащены одноповоротными быстроразъемными соединениями 360°x360°

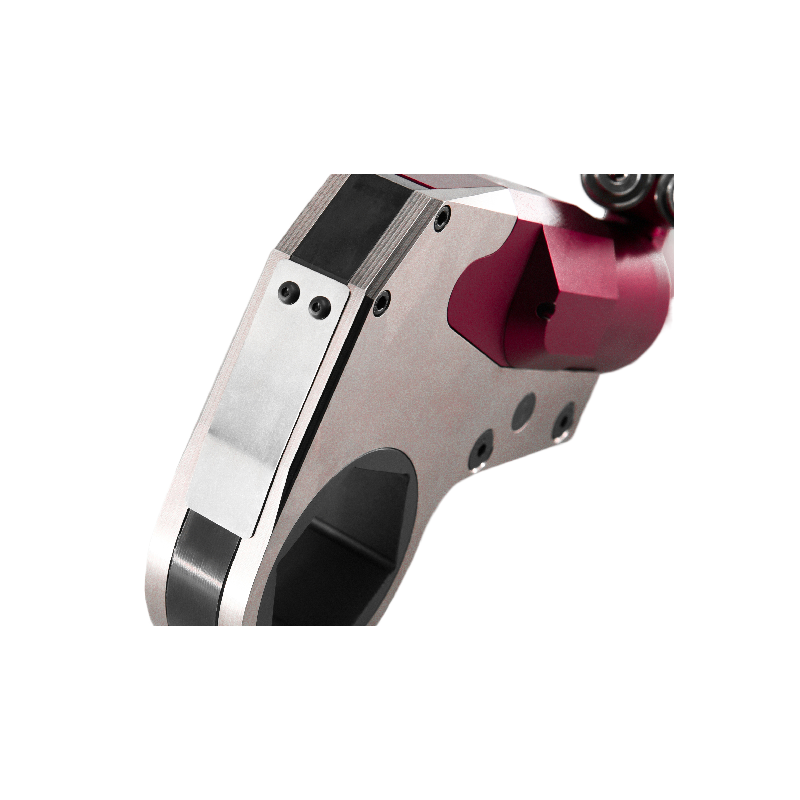

Низкопрофильная конструкция для доступа к ограниченным пространствам
Драйверы и адаптеры могут быть легко заменены

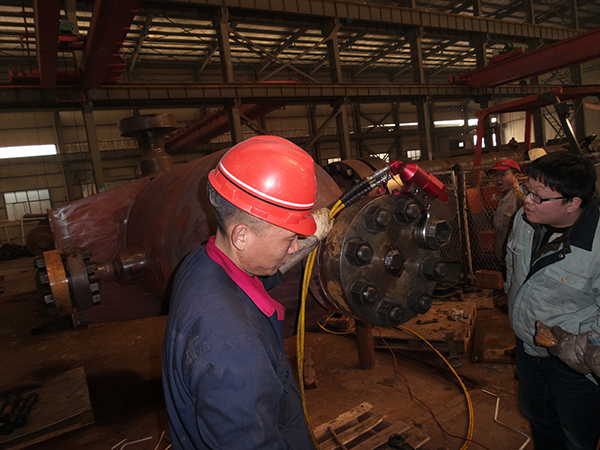

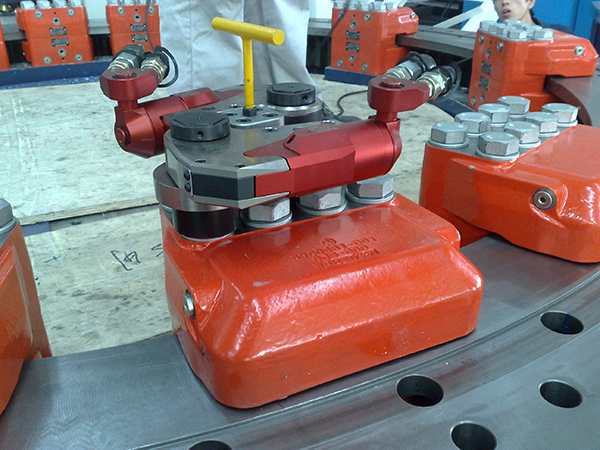

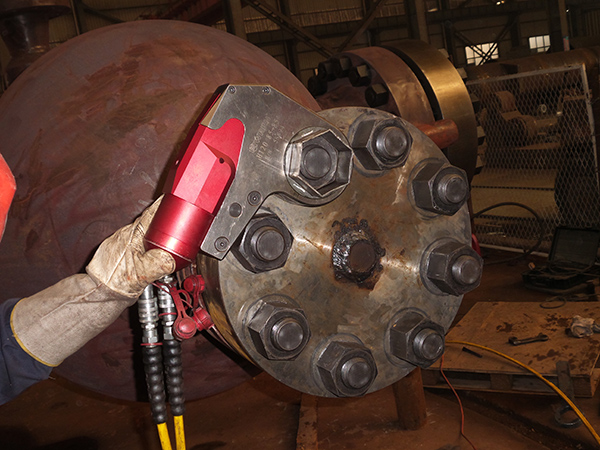

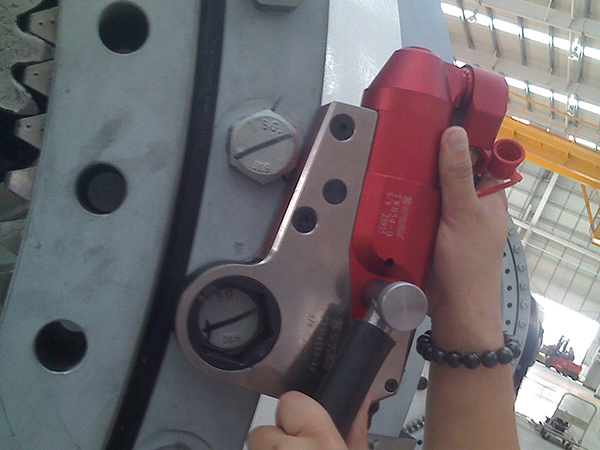

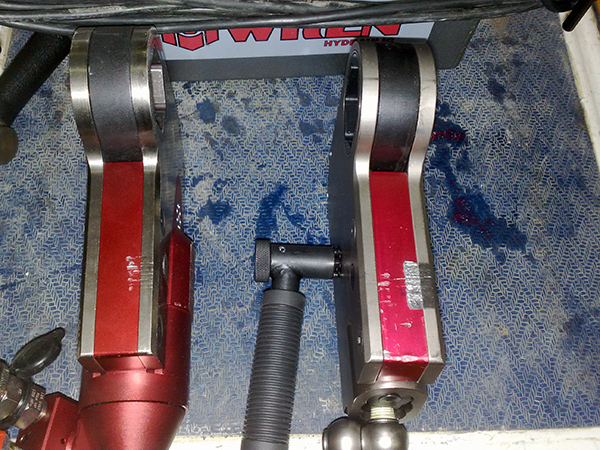

Приложения
Параметры
Технические Данные Серии H | ||||||||||
Модель | Крутящий момент (N.m) | Размер болта (мм) | Вес (кг) | Вес кассы (кг) | Sizes (mm) | |||||
L | H1 | H2 | W1 | W2 | A | |||||
H27 | 262~2625 | 19 ~46 | 0. 9 | Max1.8KG | 193 | 125 | 97 | 32 | 51 | 10~15 |
306~3068 | 50 ~60 | 193 | 136 | 108 | 32 | 51 | 10 ~11 | |||
H54 | 537~5372 | 27 ~65 | 1.9 | Max 3.8KG | 250 | 158 | 125 | 41 | 64 | 11~19 |
603~6037 | 70 ~80 | 250 | 169 | 136 | 41 | 64 | 11.7—12 | |||
H120 | 1173—11737 | 50 ~80 | 3.4 | Max 8.4KG | 310 | 189 | 157 | 52 | 78 | 15~15.2 |
1434~14349 | 85 ~105 | 310 | 214 | 182 | 52 | 78 | 16~22 | |||
H210 | 2121—21216 | 70 ~100 | 5.9 | Max13.8KG | 378 | 223 | 191 | 64 | 97 | 8~21 |
2312~23124 | 105 ~120 | 378 | 236 | 204 | 64 | 97 | 18~24 | |||
H430 | 4379~43792 | 80~117 | 16. 1 | Max 30 KG | 405 | 291 | 242 | 83 | 93 | 25~31 |
4848~48481 | 120~175 | 425 | 309 | 260 | 83 | 93 | 25~34 |

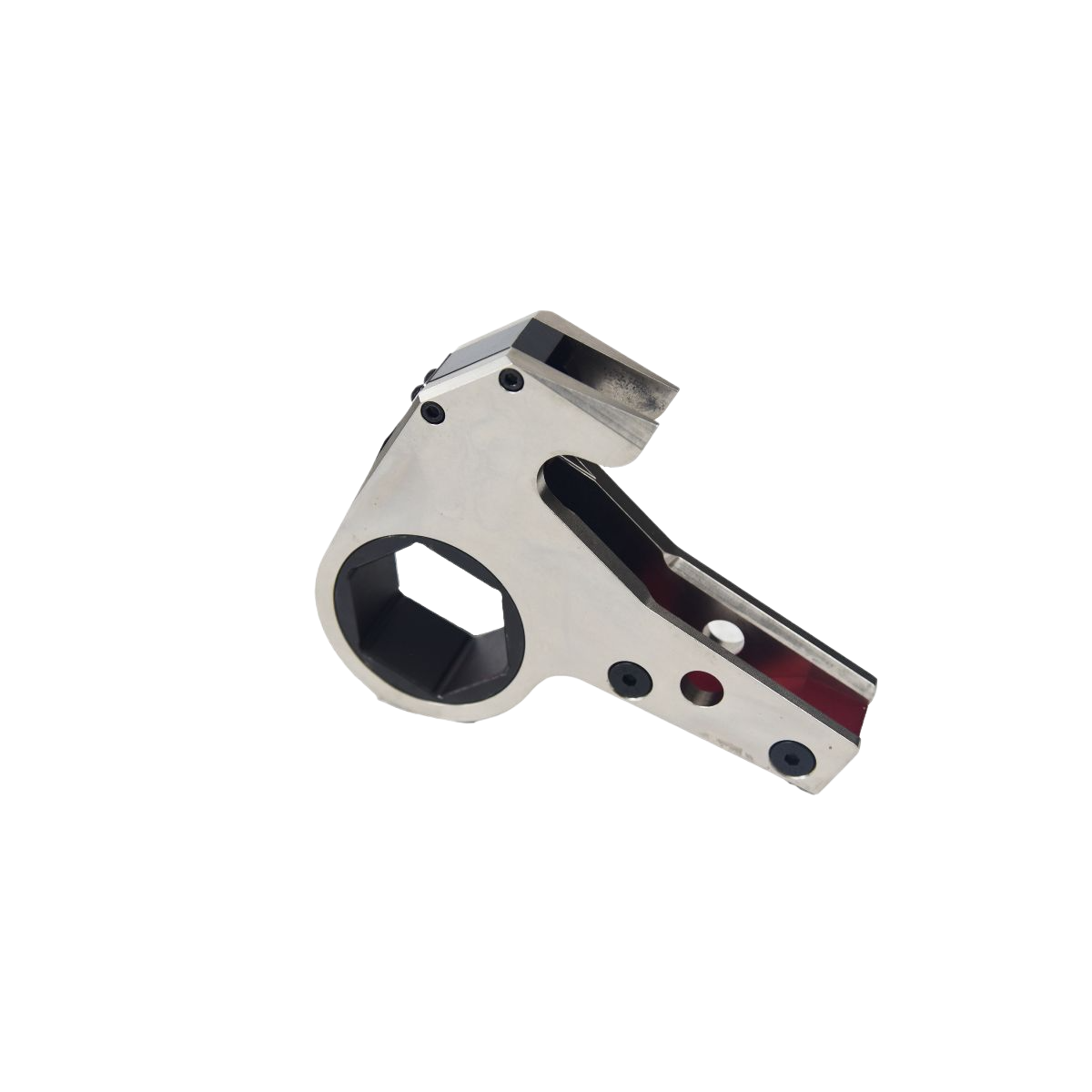

Выбор Кассеты | |||||||||||||||||||
H27 | H54 | H120 | H210 | H430 | |||||||||||||||
Тип | R | A | Максимальный момент | Тип | R | A | Максимальный момент | Тип | R | A | Максимальный момент | Тип | R | A | Максимальный момент | Тип | R | A | Максимальный момент |
H27-19 | 26 | 15 | 2625 | H54-27 | 36 | 19 | 5372 | H120-50 | 44 | 15 | 11737 | H210-70 | 59 | 18 | 21216 | H430-80 | 72 | 25 | 43792 |
H27-22 | 26 | 14 | 2625 | H54-30 | 35 | 17 | 5372 | H120-55 | 47 | 15 | 11737 | H210-75 | 62 | 18 | 21216 | H430-85 | 78 | 28 | 43792 |
H27-27 | 26 | 11 | 2625 | H54-32 | 35 | 16 | 5372 | H120-60 | 50 | 15 | 11737 | H210-80 | 65 | 18 | 21216 | H430-90 | 78 | 25 | 43792 |
H27-30 | 28 | 11 | 2625 | H54-34 | 35 | 15 | 5372 | H120-65 | 53 | 15 | 11737 | H210-85 | 68 | 18 | 21216 | H430-95 | 84 | 28 | 43792 |
H27-32 | 28 | 10 | 2625 | H54-36 | 35 | 14 | 5372 | H120-70 | 56 | 15 | 11737 | H210-90 | 71 | 18 | 21216 | H430-100 | 84 | 26 | 43792 |
H27-34 | 31 | 11 | 2328 | H54-41 | 35 | 11 | 5372 | H120-75 | 58 | 15 | 11737 | H210-95 | 74 | 18 | 21216 | H430-105 | 90 | 28 | 43792 |
H27-36 | 31 | 10 | 2625 | H54-46 | 37 | 11 | 5858 | H120-80 | 61 | 15 | 11737 | H210-100 | 77 | 18 | 21216 | H430-110 | 90 | 26 | 43792 |
H27-41 | 34 | 10 | 2625 | H54-50 | 41 | 12 | 5372 | H120-85 | 66 | 16 | 14349 | H210-105 | 79 | 18 | 23124 | H430-115 | 94 | 28 | 43792 |
H27-46 | 37 | 10 | 2625 | H54-55 | 44 | 12 | 5372 | H120-90 | 69 | 16 | 14349 | H210-110 | 82 | 18 | 23124 | H430-117 | 94 | 26 | 43792 |
H27-50 | 40 | 11 | 3068 | H54-60 | 47 | 12 | 5372 | H120-95 | 71 | 16 | 14349 | H210-115 | 87 | 21 | 23124 | H430-120 | 101 | 31 | 48481 |
H27-55 | 42 | 11 | 3068 | H54-65 | 50 | 12 | 5372 | H120-100 | 77 | 19 | 14349 | H210-120 | 87 | 17 | 23124 | H430-125 | 101 | 28 | 48481 |
H27-60 | 45 | 10 | 3068 | H54-70 | 52 | 12 | 6037 | H120-105 | 77 | 16 | 14349 | H430-130 | 101 | 25 | 48481 | ||||
H54-75 | 56 | 12 | 6037 | H430-135 | 105 | 26 | 48481 | ||||||||||||
H54-80 | 58 | 12 | 6037 | H430-140 | 110 | 29 | 48481 | ||||||||||||
H430-145 | 110 | 26 | 48481 | ||||||||||||||||
H430-150 | 115 | 29 | 48481 | ||||||||||||||||
H430-155 | 115 | 26 | 48481 | ||||||||||||||||
H430-160 | 121 | 29 | 48481 | ||||||||||||||||
H430-165 | 121 | 26 | 48481 | ||||||||||||||||
H430-170 | 128 | 30 | 48481 | ||||||||||||||||
H430-175 | 128 | 27 | 48481 |
