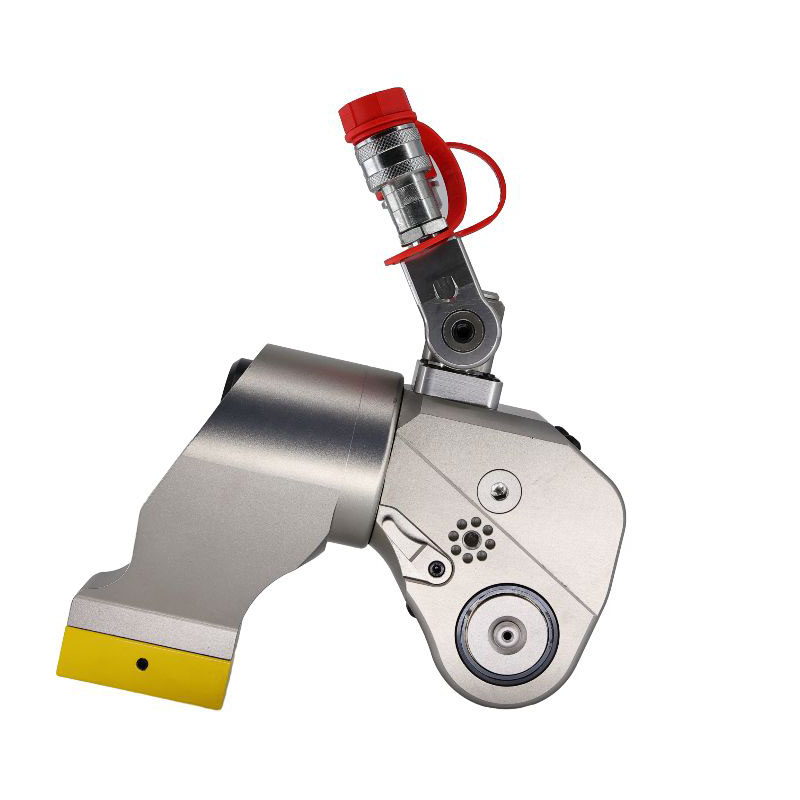

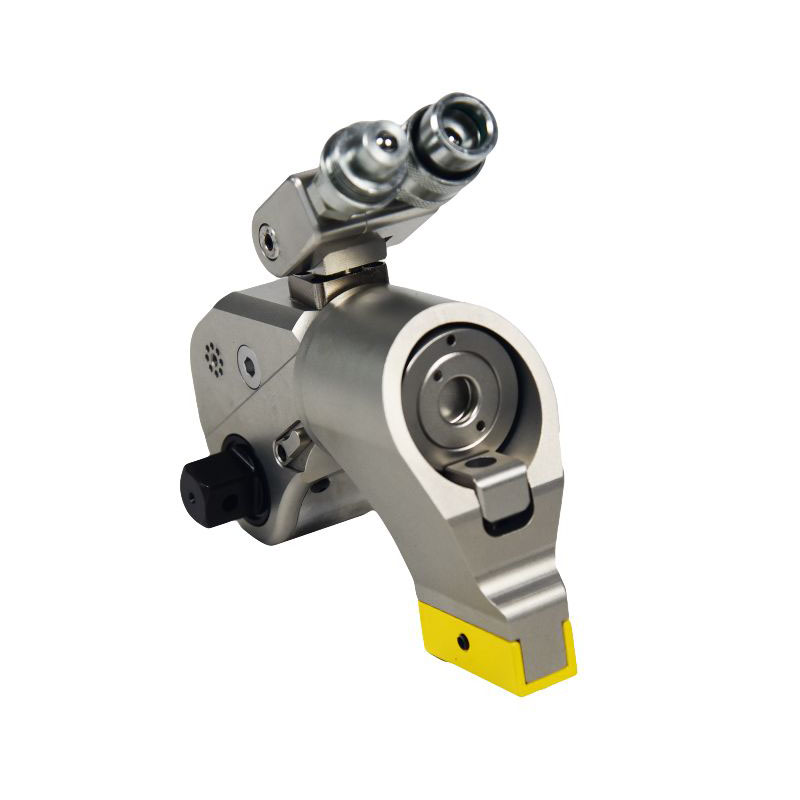

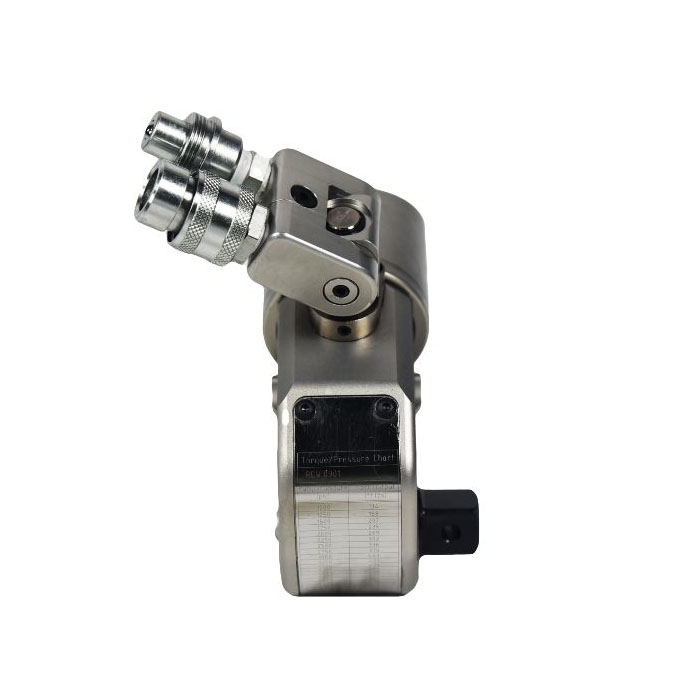

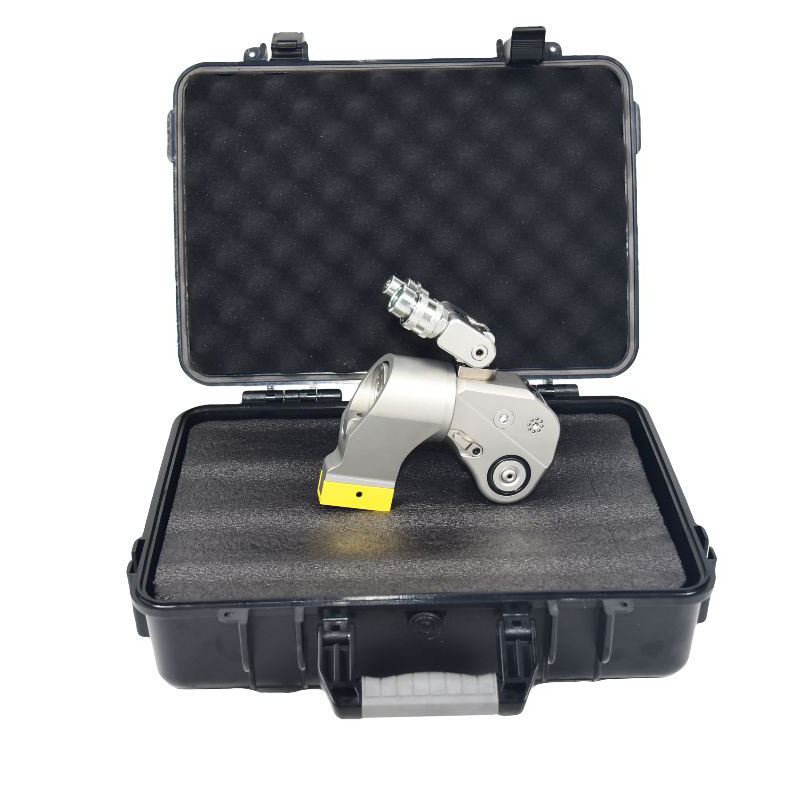

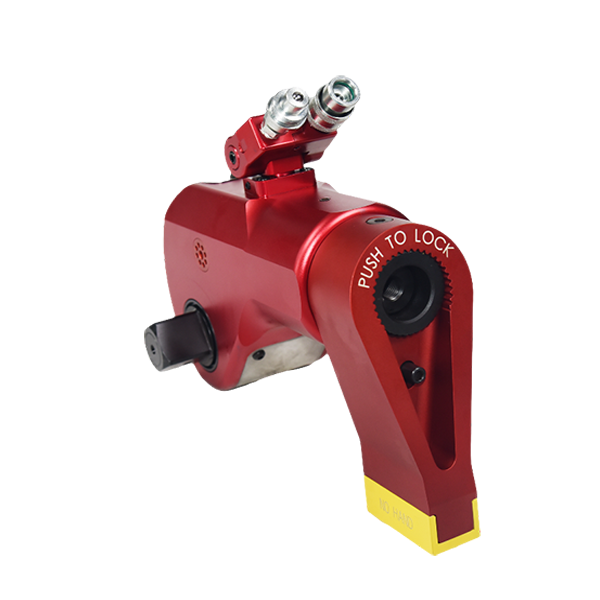

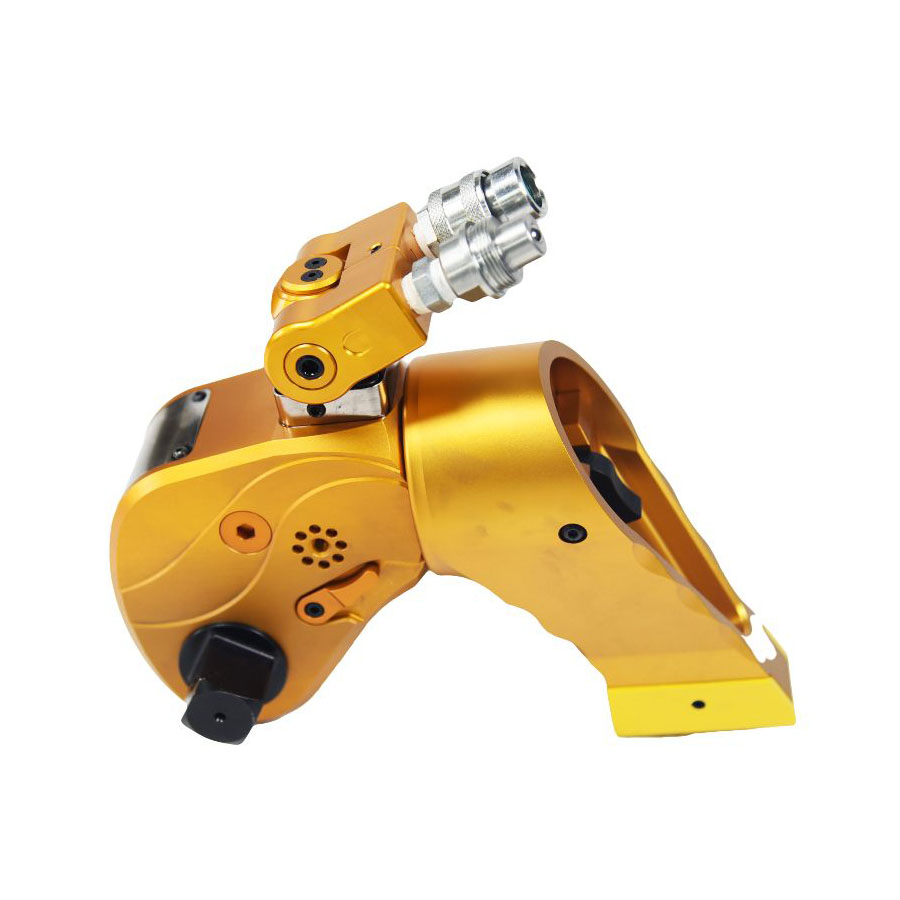

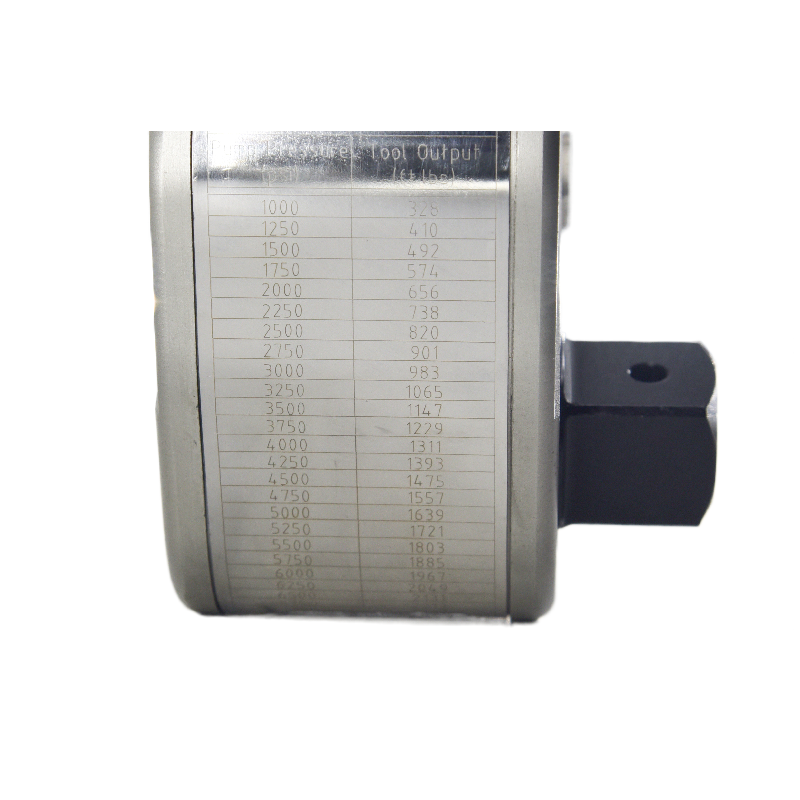

Гидравлический динамометрический ключ с квадратным приводом серии IBT
Характеристики
Максимальное рабочее давление 700 бар, точность в пределах ±3%.
Всего 12 моделей с диапазоном от 112N.m до 98900N.m, которые охватывают большинство размеров болтов, и являются наиболее полными из доступных на рынке.
Поворот на 360*185 градусов позволяет свободно работать без ограничения пространства.
Квадратный привод работает с высокоинтенсивным гнездом и подходит для большого диапазона болтов.

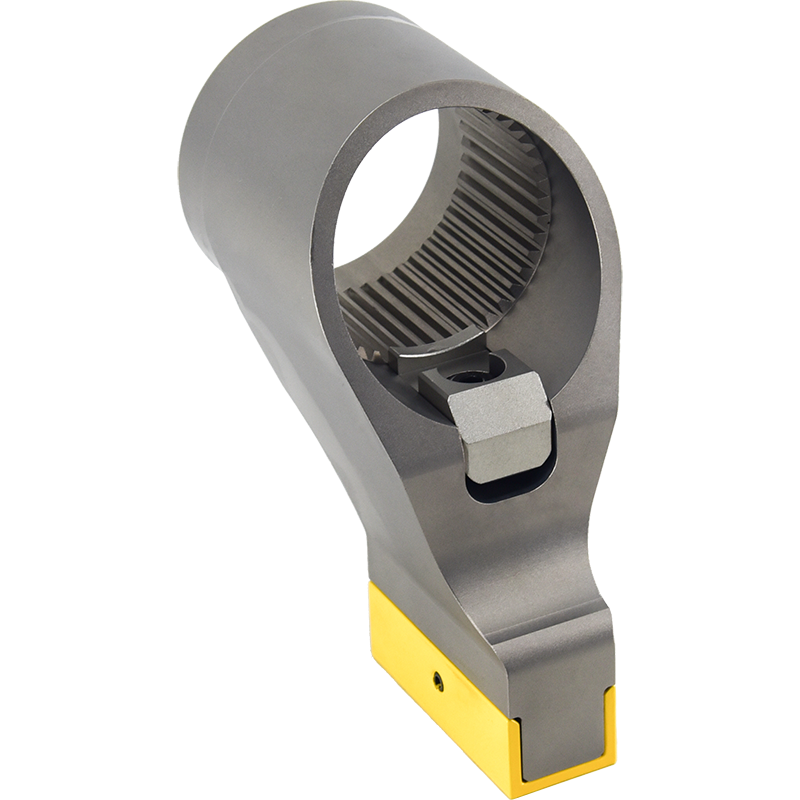

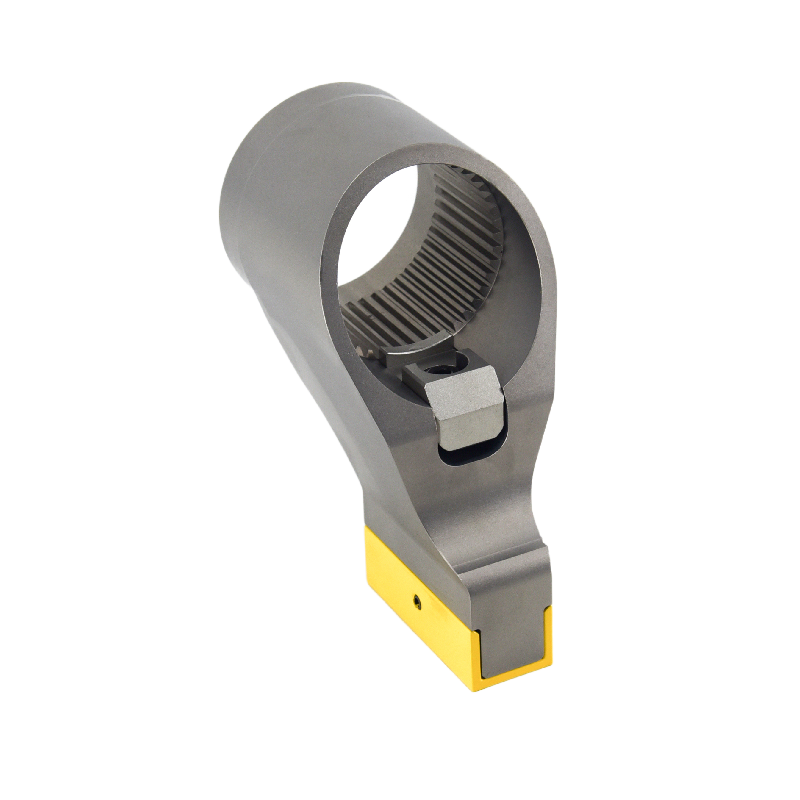

360-градусный регулируемый рычаг позволяет разместить его в любой точке опоры.
Компактный дизайн с сырьем из передового алюминиево-титанового сплава, высокая интенсивность.
Новая блокирующая муфта обеспечивает свободный доступ к маслу.

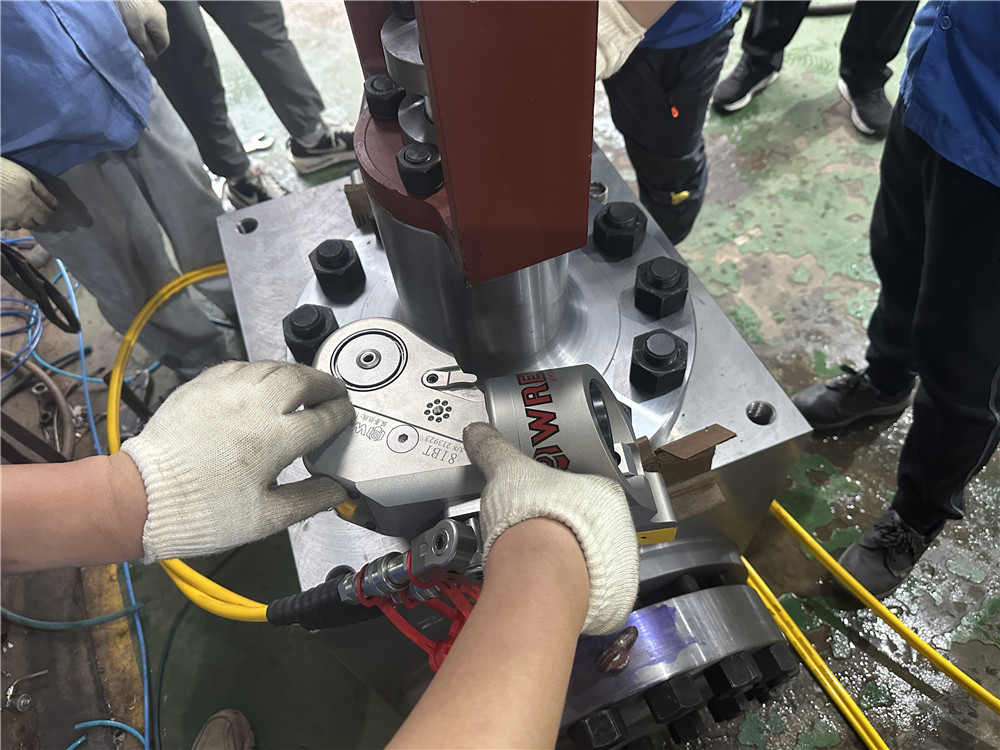

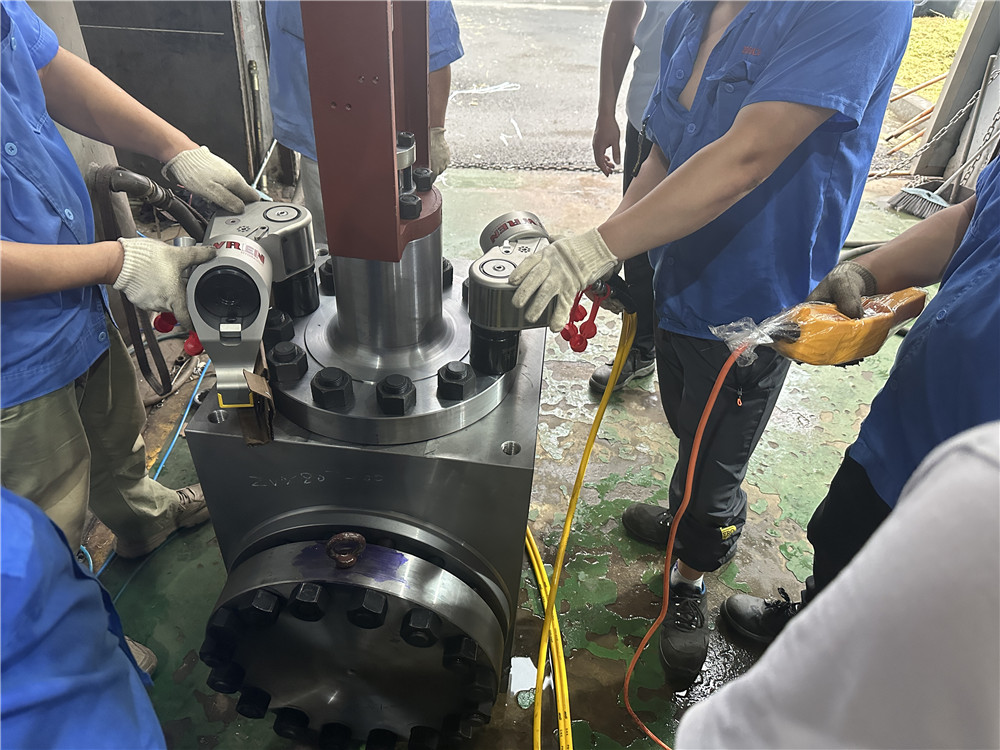

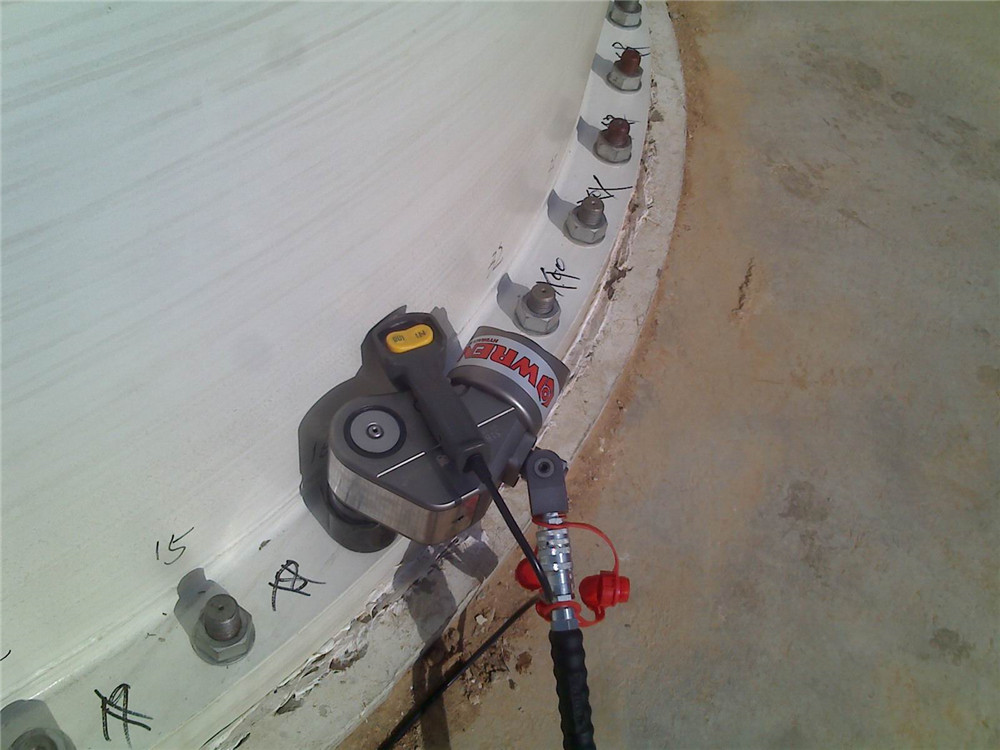

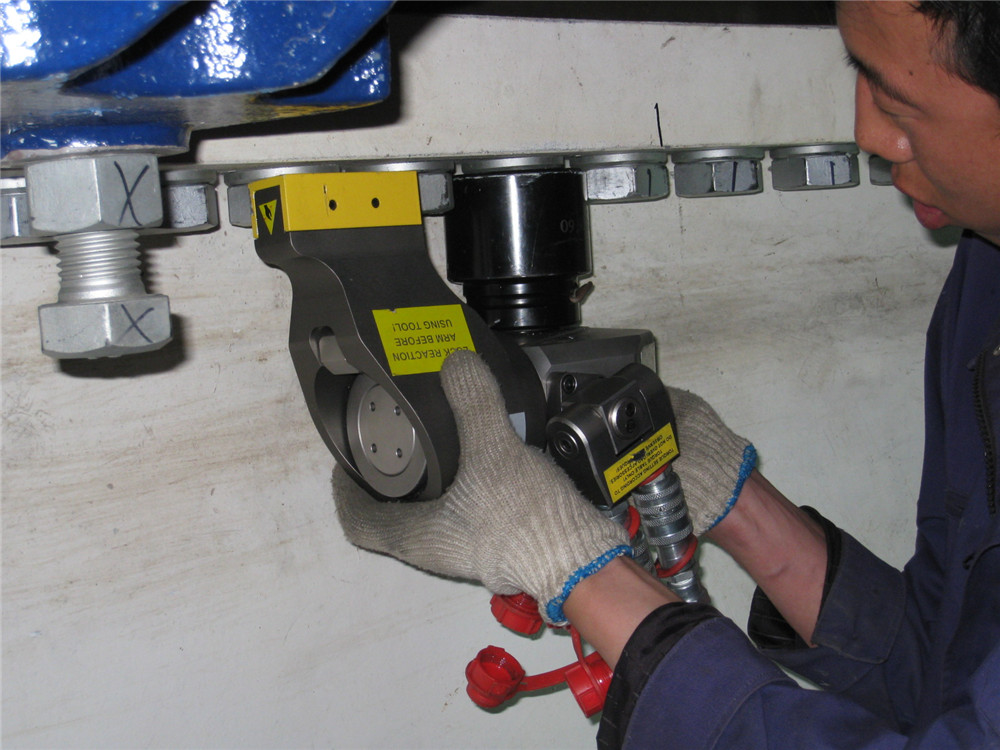

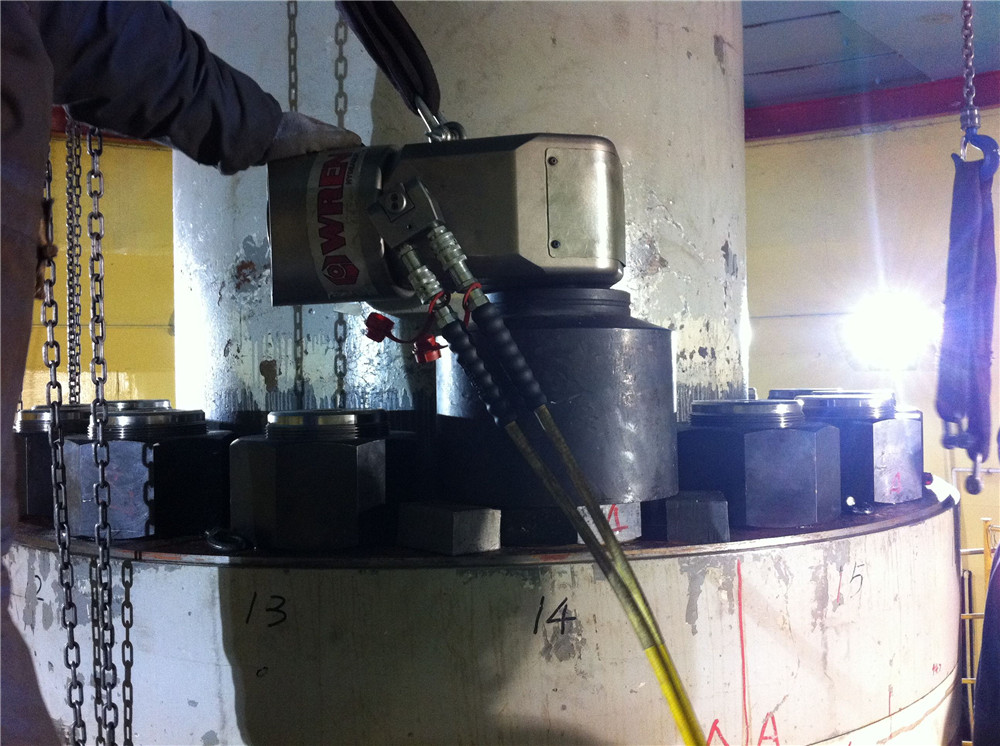

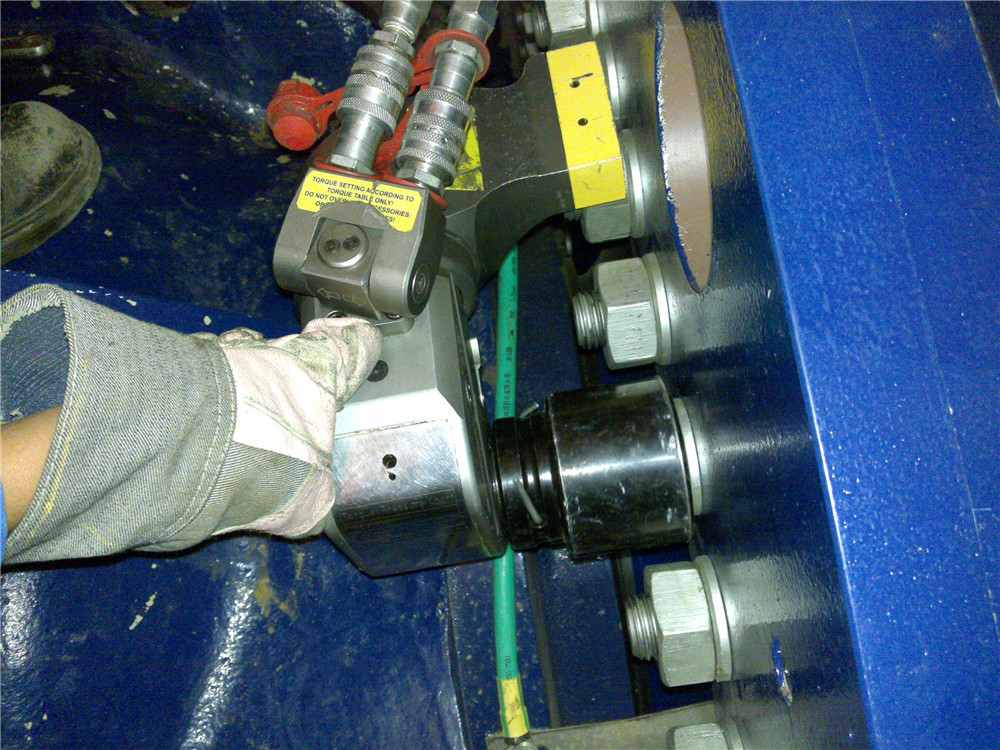

Приложения
Параметры
| Диаграмма выбора серии IBT | ||||||||||||
| - тип | 07IBT | 1IBT | 3IBT | 5,BT | 8IBT | 10IBT | 15IBT | 20IBT | 25IBT | 35IBT | 50IBT | 60IBT |
| Крутящий момент (н.м) | 112-1120 | 179-1795 | 451-4512 | 752-7528 | 1078-10780 | 1551-15516 | 2041-20418 | 2666-26664 | 3472-34725 | 4866-48666 | 7200-72000 | 9890-98900 |
| Размер болта (м) | 14-30 | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 39-80 | 42-90 | 48-100 | 64-120 | 72-125 | 80-130 |
| Вес (кг) | 1.8 | 2.5 | 5 | 8 | 11 | 15 | 23 | 26.5 | 35 | 50 | 87 | 120 |
| Квадратный диск диска | 3/4“ | 3/4” | 1" | 1" | 1-1/2" | 1-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 3-1/2" |

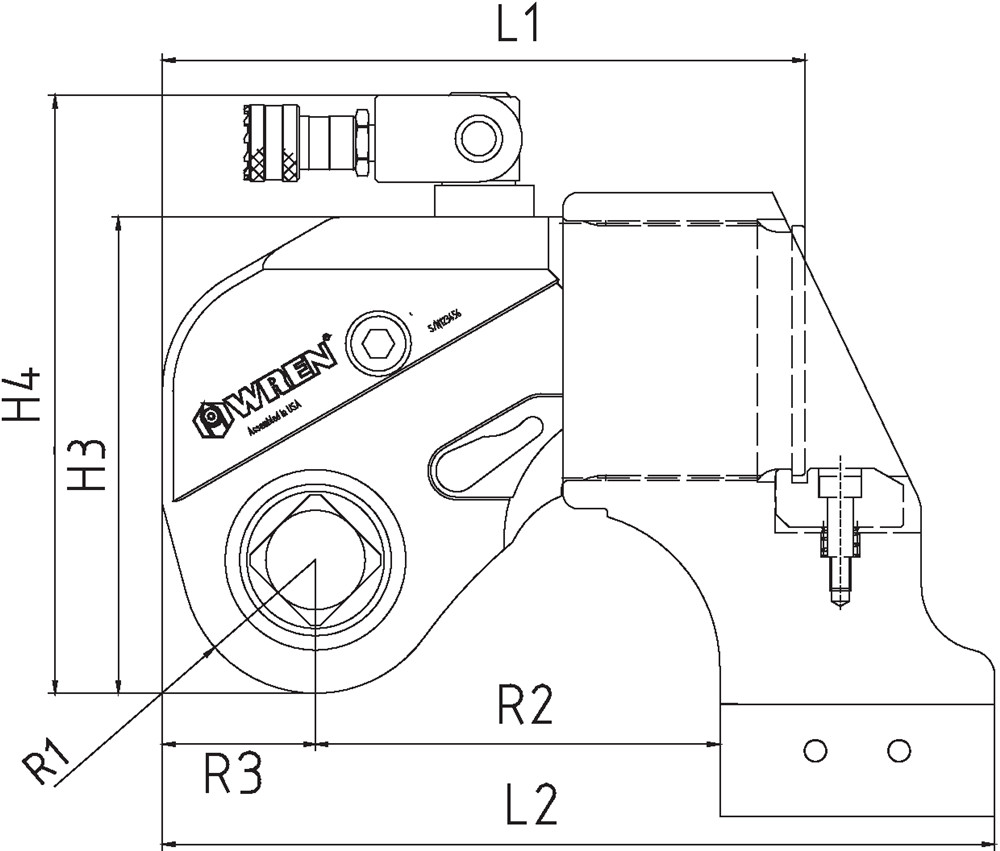

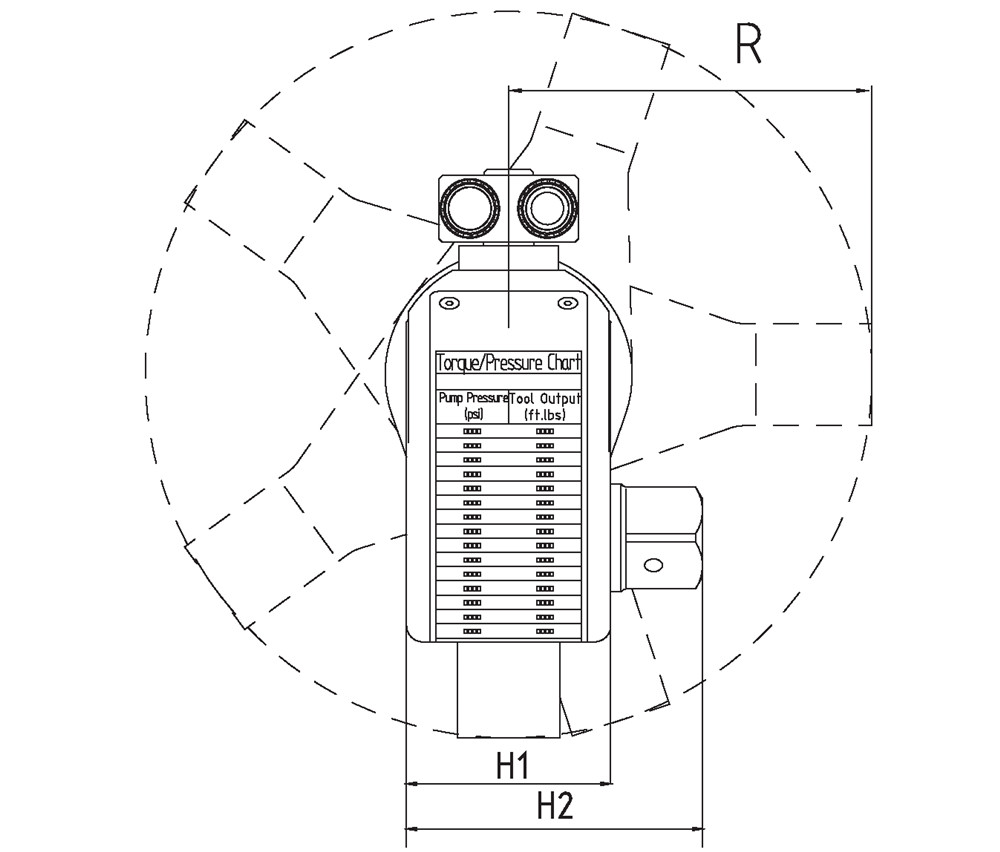

| Диаграмма размеров IBT | ||||||||||
| - тип | L1 | L2 | H1 | H2 | H3 | H4 | R | R1 | R2 | R3 |
| 07IBT | 110.8 | 139.3 | 42 | 65.8 | 76.2 | 108.1 | 75 | 20.5 | 68.8 | 25 |
| 1IBT | 144 | 174 | 50 | 72 | 95.5 | 131 | 91.5 | 26 | 85.5 | 29 |
| 3IBT | 178 | 229 | 68 | 95 | 127 | 176.5 | 123.5 | 34 | 114 | 40 |
| 5IBT | 210.5 | 270.5 | 80 | 123 | 149 | 199 | 140 | 39 | 138 | 46.5 |
| 8IBT | 222 | 295 | 90 | 134 | 167 | 217 | 165 | 47 | 155 | 47 |
| 10IBT | 245.5 | 318.8 | 100 | 142 | 182 | 232 | 178 | 51 | 155.3 | 58.5 |
| 15IBT | 292.8 | 361.3 | 112 | 167.4 | 206 | 252.4 | 188.5 | 56 | 177.7 | 67.1 |
| 20IBT | 307.5 | 384.3 | 120 | 183 | 220 | 270 | 213 | 59 | 186 | 71 |
| 25IBT | 323 | 402 | 137 | 200 | 247 | 297 | 228 | 66 | 199.8 | 72 |
| 35IBT | 372.5 | 496.5 | 153 | 216 | 282 | 332 | 243.5 | 77 | 241.4 | 89.5 |
| 50IBT | 400 | 516 | 160 | 223 | 290.5 | 341 | 258 | 81 | 258.5 | 97.5 |
| 60IBT | 453.3 | 573.4 | 180 | 256 | 336 | 386.6 | 279 | 95 | 284.9 | 114.5 |
