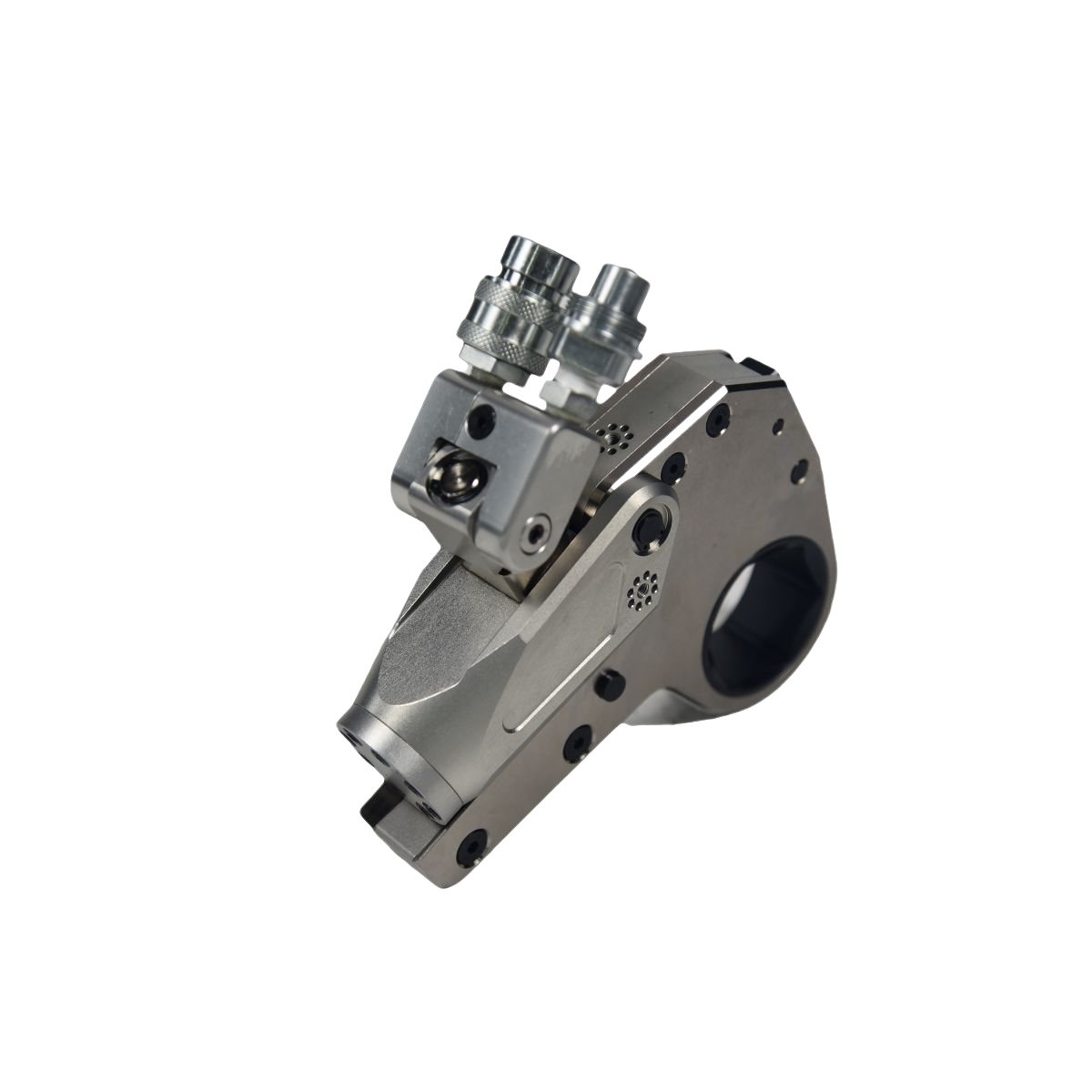

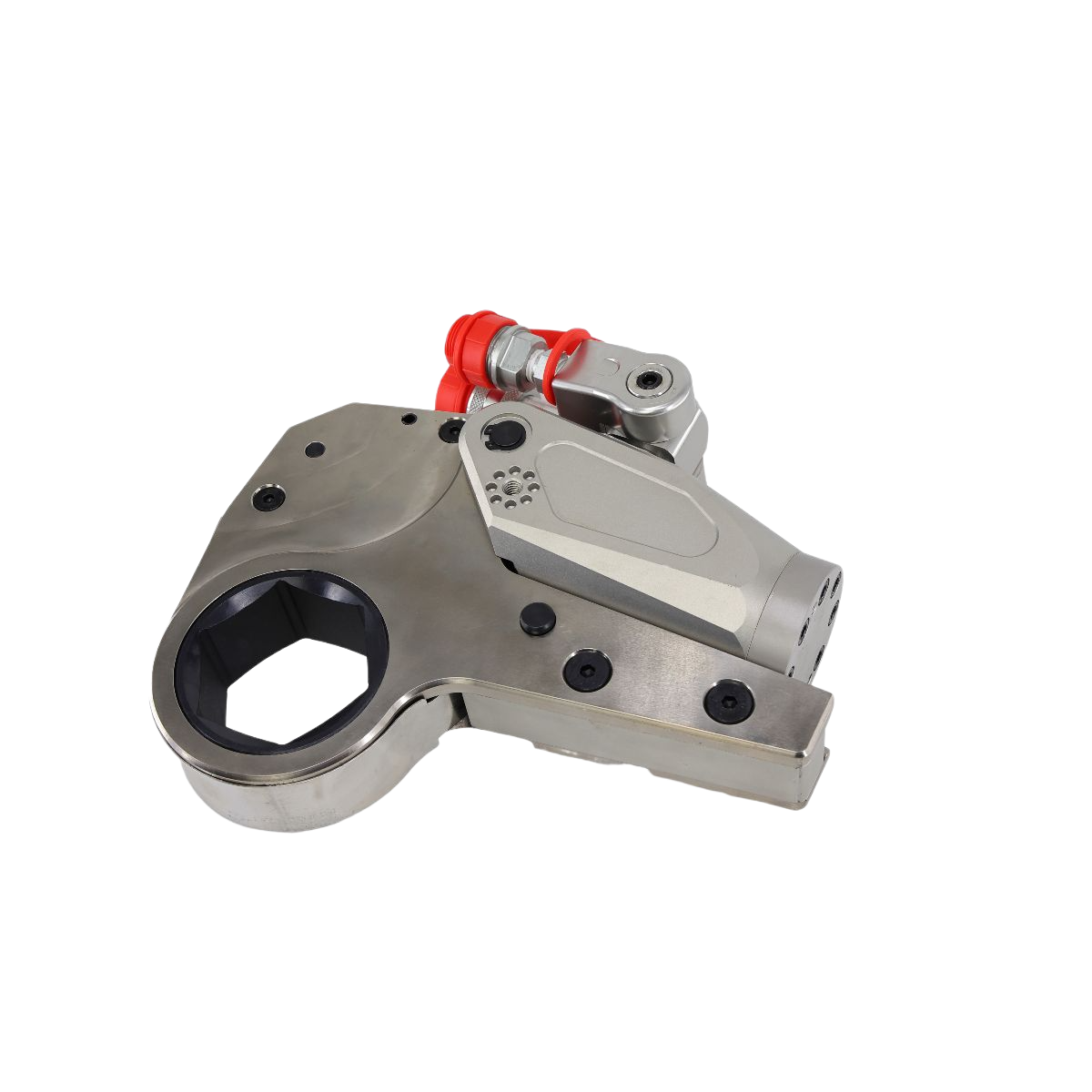

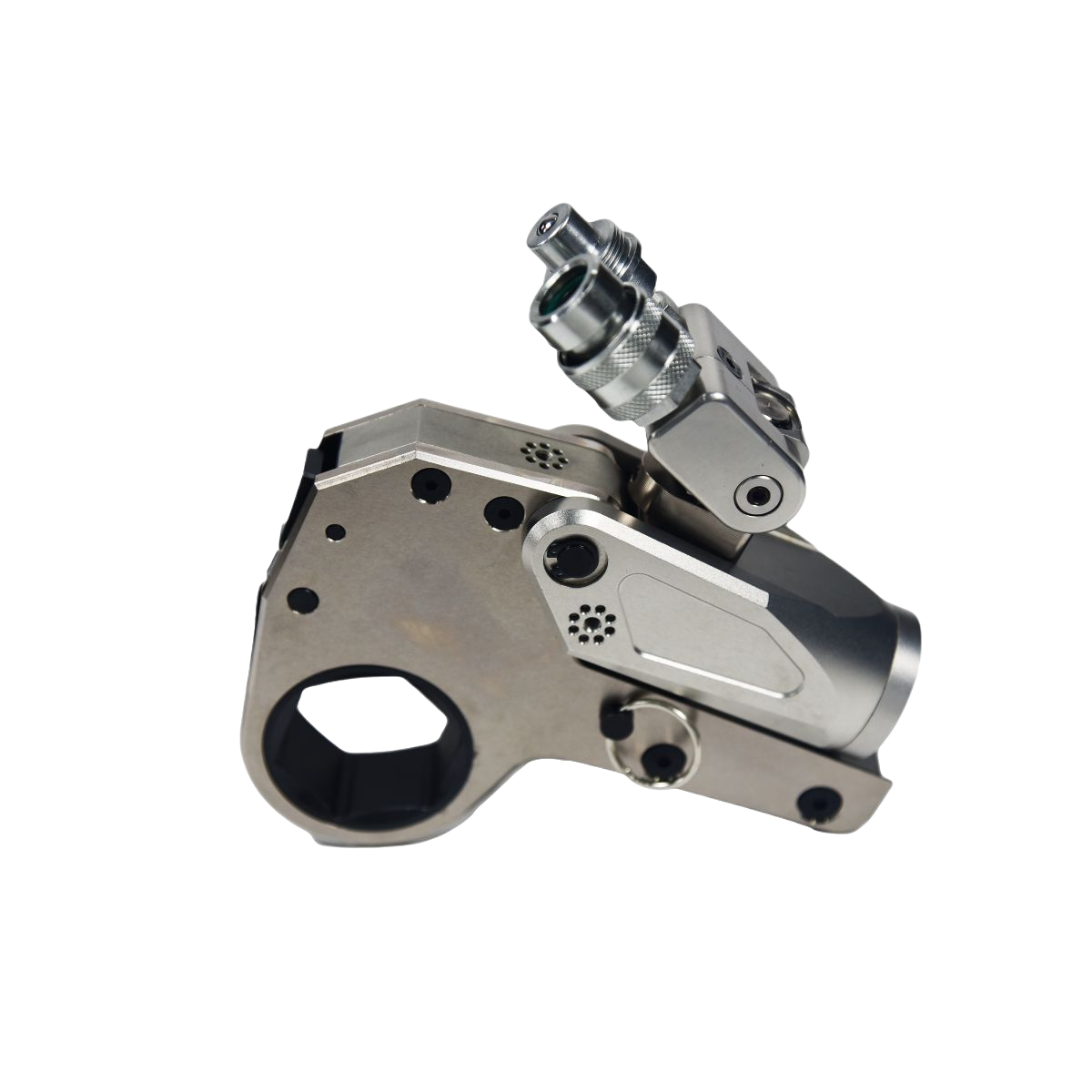

Низкопрофильный Гидравлический Динамометрический Ключ Серии LOW
Характеристики
700 бар максимальное рабочее давление; точность ±3%.
6 моделей с диапазоном от 232-44593 Н.м.

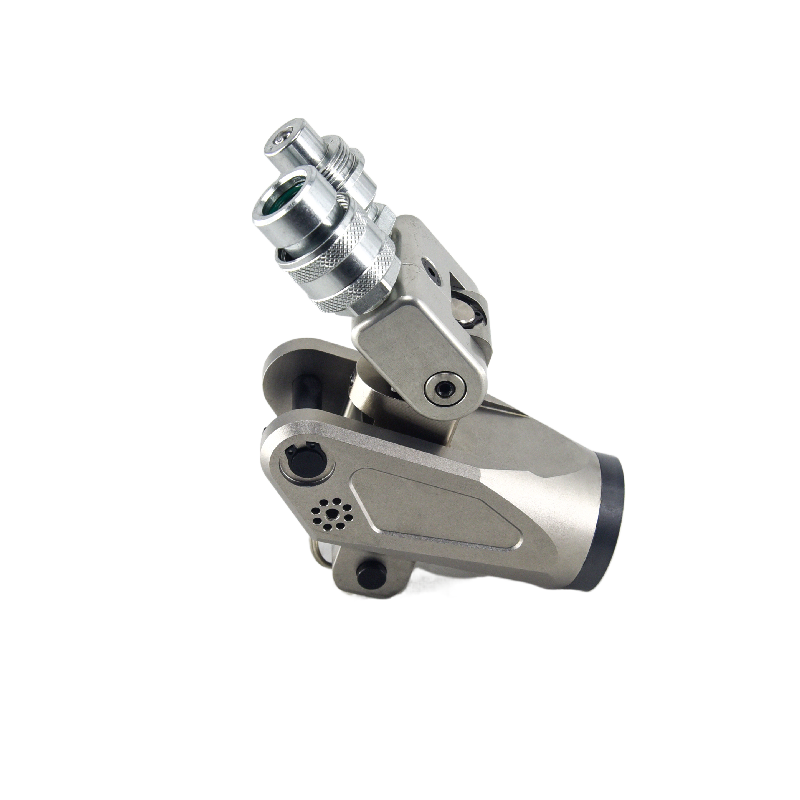

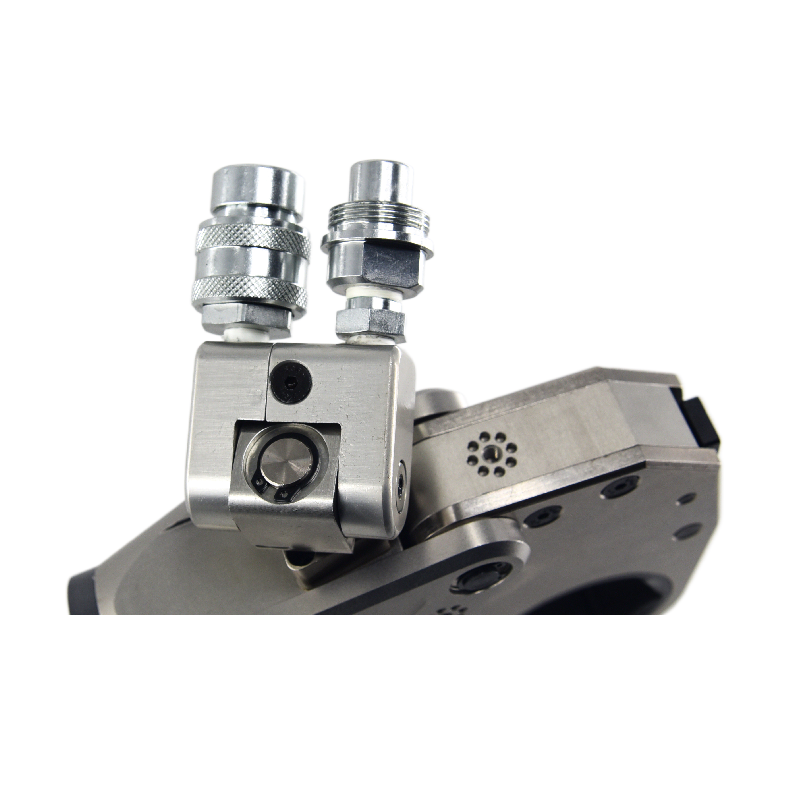

360*185 градусов и 360*360 градусов позволяют гайковерту свободно работать без ограничения пространства.
Большая точность и легкость при работе с гайками.
Компактная конструкция с удлиненным рычагом повышает надежность.
Компактный дизайн с сырьем из передового алюминиево-титанового сплава, высокая интенсивность.
Новая блокирующая муфта обеспечивает свободный доступ к маслу.

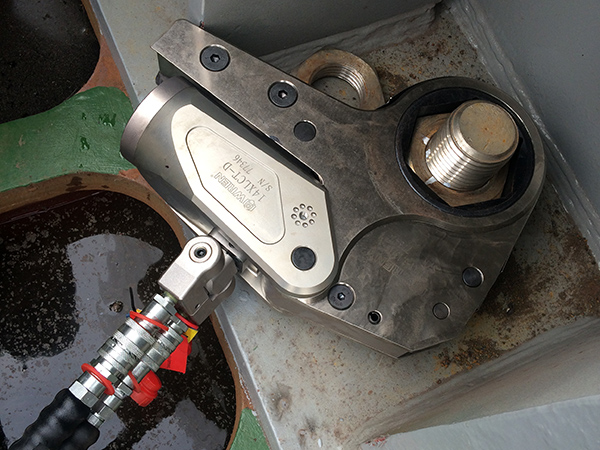

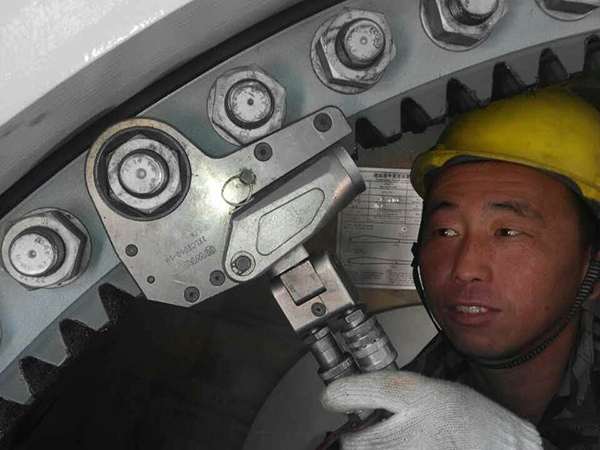

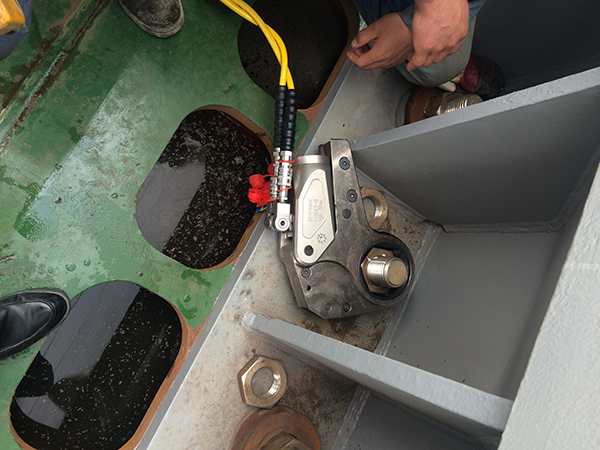

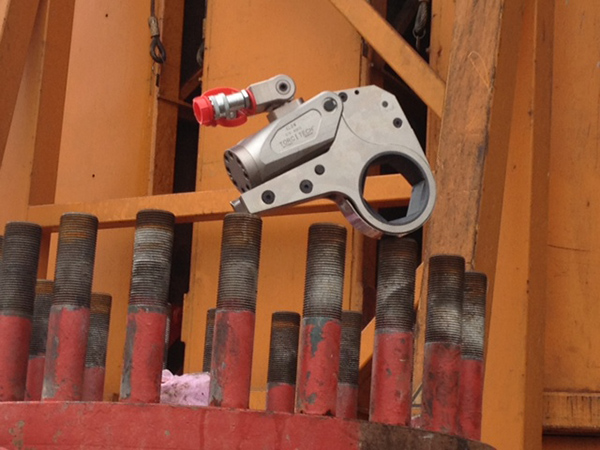

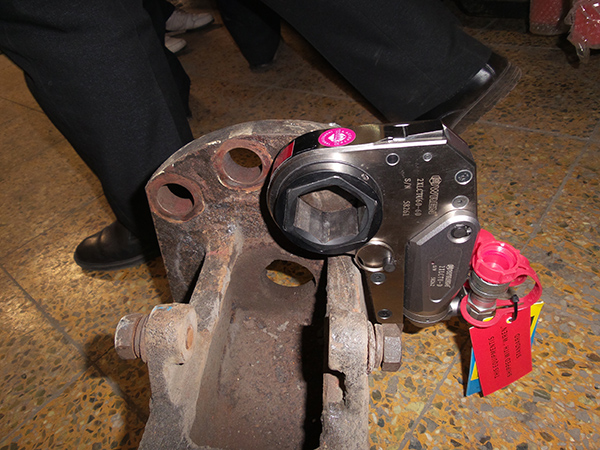

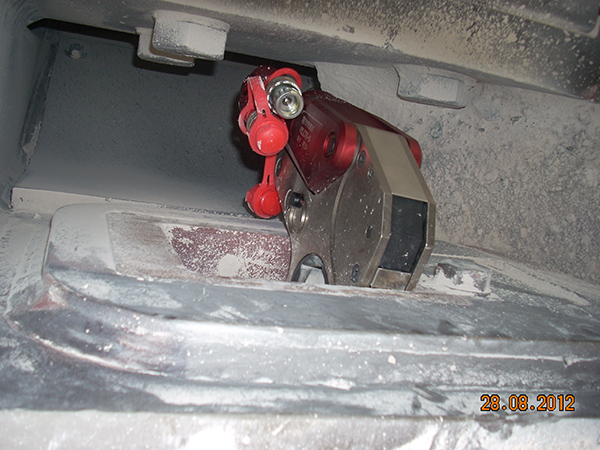

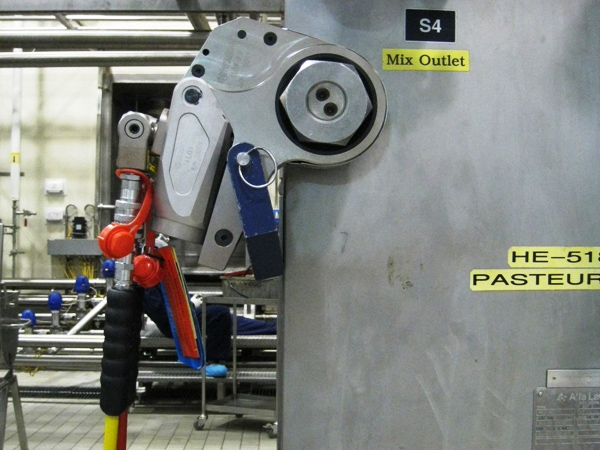

Приложения
Параметры
| Диаграмма LOW Параметров | ||||||||||
| Тип | Крутящий момент (N.m) | Размер гайки (мм) | Вес силовой головки (кг) | Вес кассы (кг) | Размер (мм) | |||||
| L1 | L2 | H1 | H2 | W1 | W2 | |||||
| 2LOW | 232~2328 | 19~55 | 1 | 1.6 | 186.1 | 195.4 | 125.9 | 102.3 | 32 | 51 |
| 241~2414 | 60 | 1 | 1.7 | 186.1 | 195.4 | 128. 5 | 105 | 32 | 51 | |
| 585~2510 | 34 ~36 | 2 | 4.4 | 241 | 258 | 177 | 135. 7 | 42 | 66 | |
| 4LOW | 585~5021 | 41 | 2 | 4.4 | 241 | 258 | 177 | 135. 7 | 42 | 66 |
| 585~5858 | 46 ~65 | 2 | 4. 6 | 245 | 262 | 187 | 145. 7 | 42 | 66 | |
| 647~6474 | 70 ~80 | 2 | 4. 6 | 246 | 263 | 187 | 145. 7 | 42 | 66 | |
| 8LOW | 1094~10941 | 41 ~95 | 3. 3 | 8 | 294 | 304 | 207 | 169 | 53 | 83 |
| 1177~11774 | 100—105 | 3. 3 | 8.4 | 301 | 311 | 216 | 178 | 53 | 83 | |
| 14LOW | 1852~18521 | 50 ~117 | 5.5 | 11.6 | 361 | 239 | 204 | 64 | 99 | |
| 18LOW | 2601 ~26011 | 75 ~135 | 6 | 12.8 | 364.3 | 268.7 | 230.7 | 70 | 111 | |
| 30LOW | 4188~41882 | 110—155 | 11.4 | 29 | 430 | 303 | 272 | 85 | 131 | |
| 4459~44593 | 160—175 | 11.4 | 30 | 441 | 315 | 285 | 85 | 131 | ||

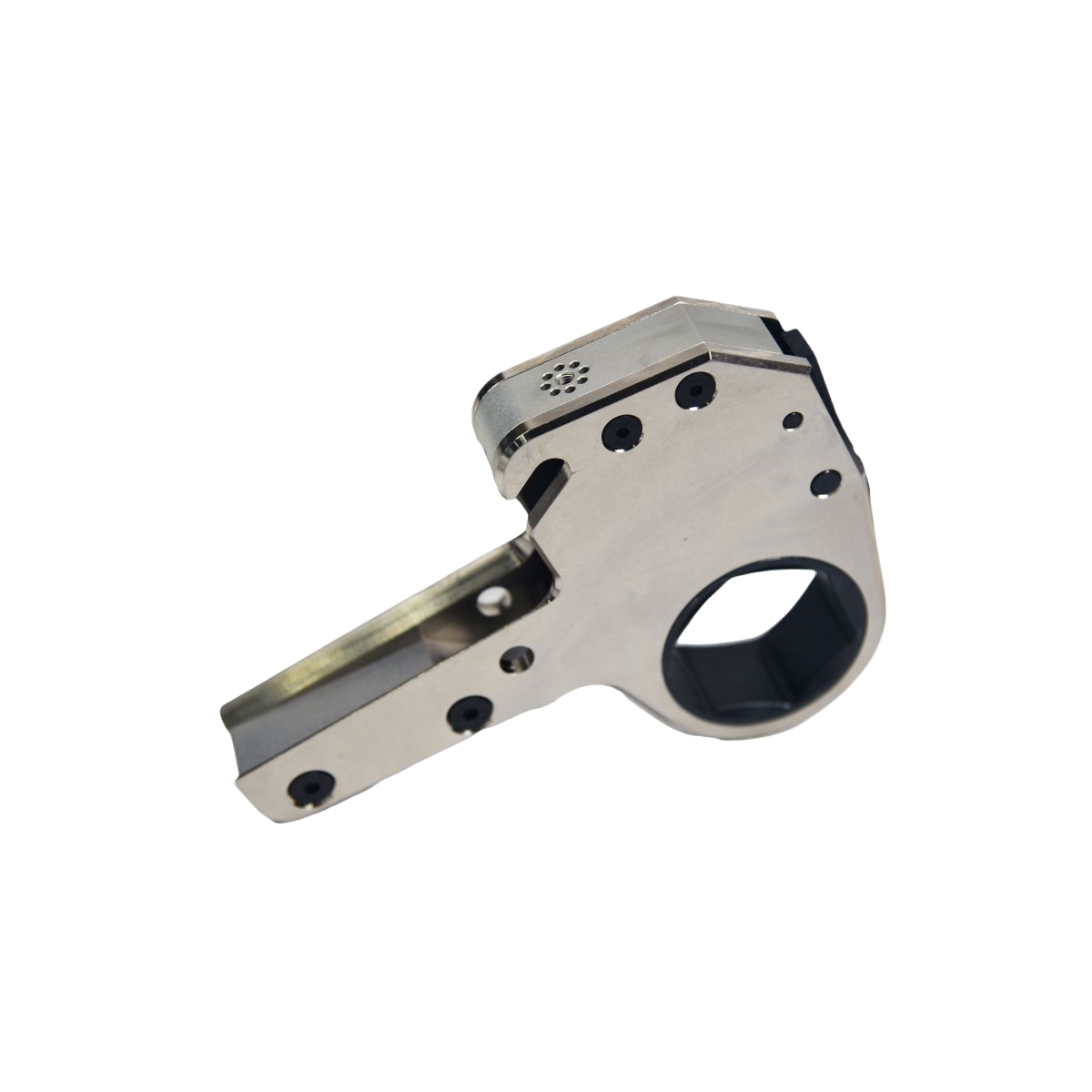

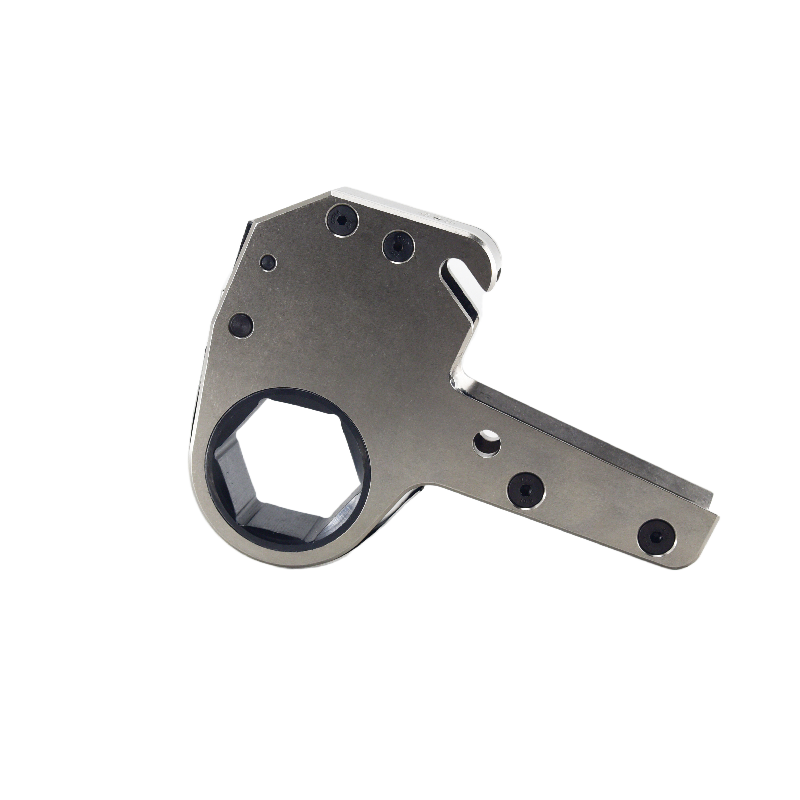

Таблица Выбора Шестигранных Кассет Серии LOW
| 2LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 2LOW-19 | 27 | 16 | 2328 |
| 2LOW-22 | 27 | 14 | 2328 |
| 2LOW-27 | 27 | 11 | 2328 |
| 2LOW-30 | 29 | 12 | 2328 |
| 2LOW-32 | 29 | 11 | 2328 |
| 2LOW-34 | 31 | 11 | 2328 |
| 2LOW-36 | 31 | 10 | 2328 |
| 2LOW-41 | 34 | 10 | 2328 |
| 2LOW-46 | 37 | 10 | 2328 |
| 2LOW-50 | 40 | 11 | 2328 |
| 2LOW-55 | 43 | 11 | 2328 |
| 2LOW-60 | 46 | 11 | 2414 |
| 4LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 4LOW-34 | 36 | 16 | 2510 |
| 4LOW-36 | 36 | 15 | 2510 |
| 4LOW-41 | 39 | 15 | 5021 |
| 4LOW-46 | 42 | 15 | 5858 |
| 4LOW-50 | 44 | 15 | 5858 |
| 4LOW-55 | 46 | 14 | 5858 |
| 4LOW-60 | 50 | 15 | 5858 |
| 4LOW-65 | 53 | 15 | 5858 |
| 4LOW-70 | 56 | 15 | 6474 |
| 4LOW-75 | 59 | 15 | 6474 |
| 4LOW-80 | 61 | 15 | 6474 |
| 8LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 8LOW-41 | 46 | 22 | 10941 |
| 8LOW-46 | 46 | 19 | 10941 |
| 8LOW-50 | 46 | 17 | 10941 |
| 8LOW-55 | 50 | 18 | 10941 |
| 8LOW-60 | 52 | 17 | 10941 |
| 8LOW-65 | 55 | 17 | 10941 |
| 8LOW-70 | 58 | 17 | 10941 |
| 8LOW-75 | 60 | 17 | 10941 |
| 8LOW-80 | 63 | 16 | 10941 |
| 8LOW-85 | 66 | 16 | 10941 |
| 8LOW-90 | 69 | 17 | 10941 |
| 8LOW-95 | 71 | 16 | 10941 |
| 8LOW-100 | 75 | 17 | 11774 |
| 8LOW-105 | 78 | 17 | 11774 |
| 14LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 14LOW-50 | 60 | 31 | 18521 |
| 14LOW-55 | 60 | 28 | 18521 |
| 14LOW-60 | 60 | 25 | 18521 |
| 14LOW-65 | 60 | 22 | 18521 |
| 14LOW-70 | 60 | 19 | 18521 |
| 14LOW-75 | 63 | 19 | 18521 |
| 14LOW-80 | 66 | 19 | 18521 |
| 14LOW-85 | 69 | 19 | 18521 |
| 14LOW-90 | 72 | 20 | 18521 |
| 14LOW-95 | 74 | 19 | 18521 |
| 14LOW-100 | 77 | 19 | 18521 |
| 14LOW-105 | 80 | 19 | 18521 |
| 14LOW-110 | 83 | 19 | 18521 |
| 14LOW-115 | 87 | 20 | 18521 |
| 14LOW-117 | 87 | 19 | 18521 |
| 18 LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 18LOW-75 | 65 | 22 | 26011 |
| 18LOW-80 | 68 | 22 | 26011 |
| 18LOW-85 | 71 | 22 | 26011 |
| 18LOW-90 | 74 | 22 | 26011 |
| 18LOW-95 | 77 | 22 | 26011 |
| 18LOW-100 | 80 | 22 | 26011 |
| 18LOW-105 | 84 | 23 | 26011 |
| 18LOW-110 | 87 | 23 | 26011 |
| 18LOW-115 | 89 | 23 | 26011 |
| 18LOW-120 | 92 | 23 | 26011 |
| 18LOW-125 | 95 | 23 | 26011 |
| 18LOW-130 | 98 | 23 | 26011 |
| 18LOW-135 | 101 | 23 | 26011 |
| 30LOW | |||
| Тип | R (mm) | A (mm) | Максимальный крутящий момент N.m |
| 30LOW-85 | 78 | 28 | 41882 |
| 30LOW-90 | 78 | 27 | 41882 |
| 30LOW-95 | 83 | 28 | 41882 |
| 30LOW-100 | 83 | 25 | 41882 |
| 30LOW-105 | 89 | 28 | 41882 |
| 30LOW-110 | 89 | 25 | 41882 |
| 30LOW-115 | 95 | 28 | 41882 |
| 30LOW-117 | 95 | 27 | 41882 |
| 30LOW-120 | 95 | 25 | 41882 |
| 30LOW-125 | 101 | 29 | 41882 |
| 30LOW-130 | 101 | 26 | 41882 |
| 30LOW-135 | 104 | 26 | 41882 |
| 30LOW-140 | 110 | 29 | 41882 |
| 30LOW-145 | 110 | 26 | 41882 |
| 30LOW-150 | 116 | 29 | 41882 |
| 30LOW-155 | 116 | 26 | 41882 |
| 30LOW-160 | 128 | 36 | 44593 |
| 30LOW-165 | 128 | 33 | 44593 |
| 30LOW-170 | 128 | 30 | 44593 |
| 30LOW-175 | 128 | 27 | 44593 |
