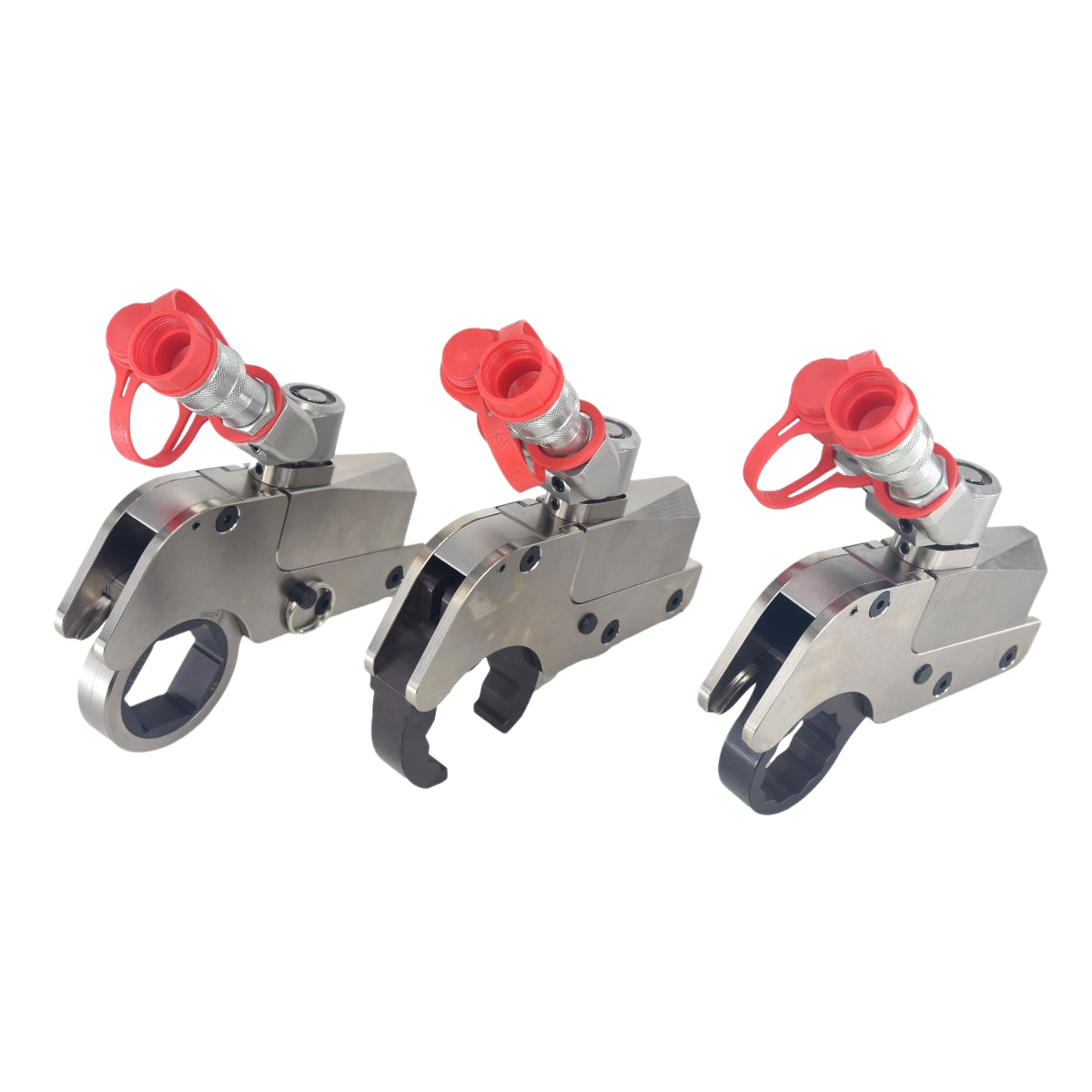

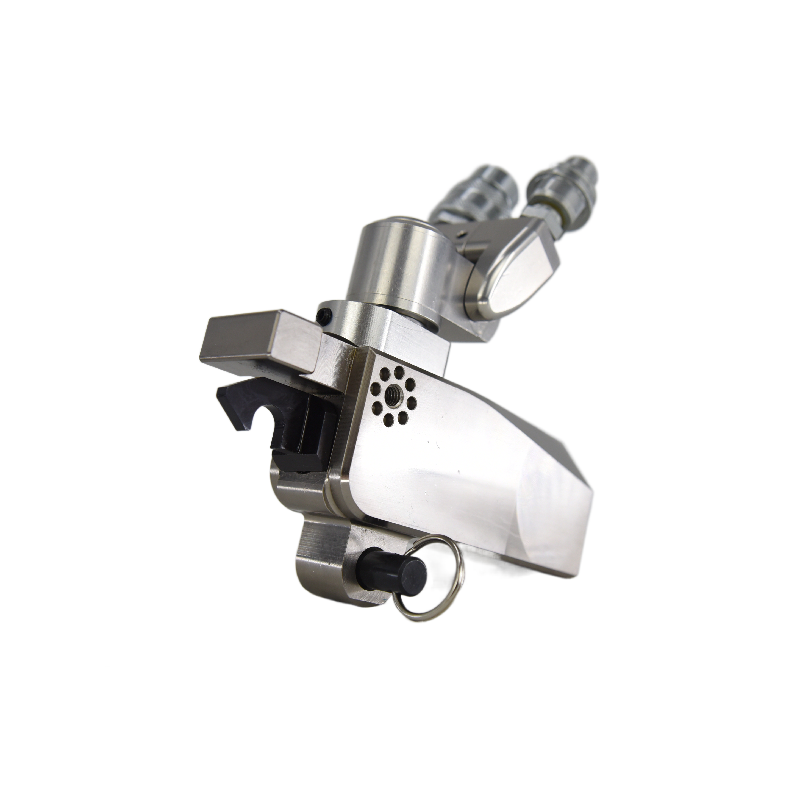

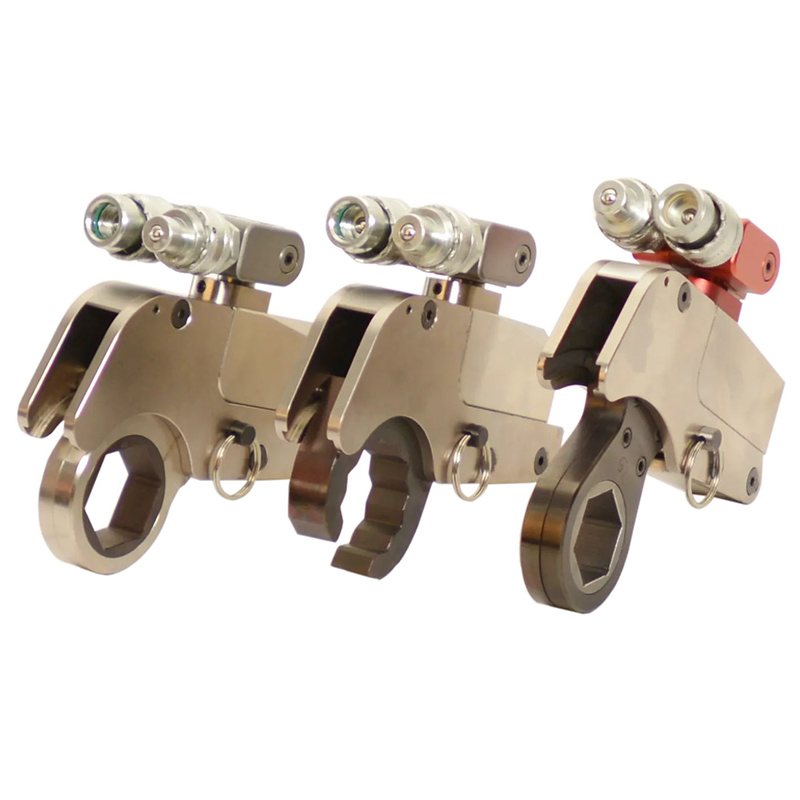

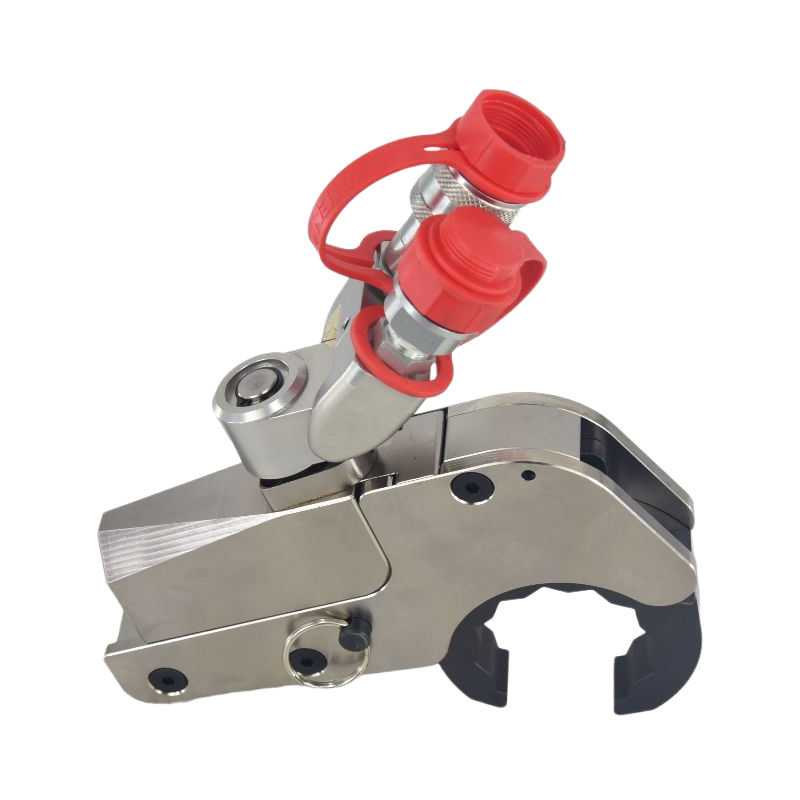

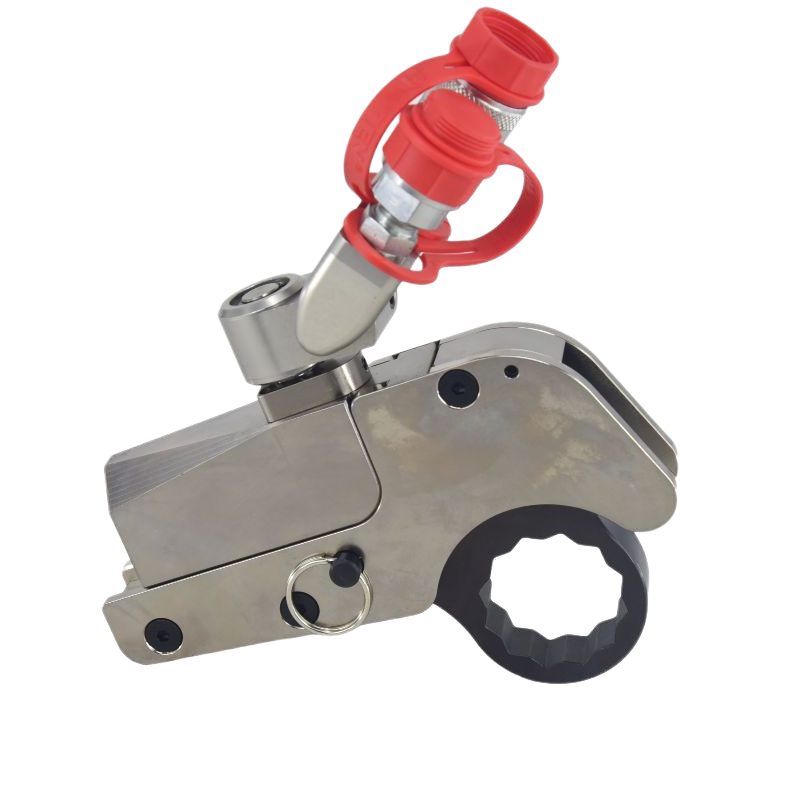

Гидравлический Динамометрический Ключ С Открытым И Закрытым Ключом Серии ATWC
Характеристики
Максимальное рабочее давление: 10000psi ( 700 бар)
Тонкий дизайн - цельная конструкция поршня
Уникальная одноповоротная конструкция с углом поворота 360° X 185º
Вся конструкция из легированной стали

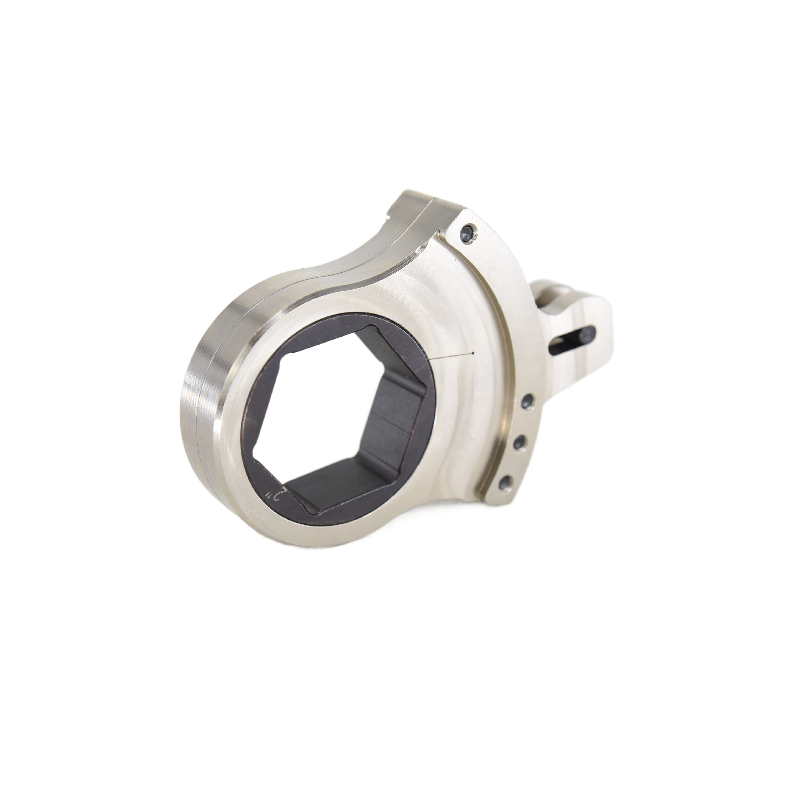

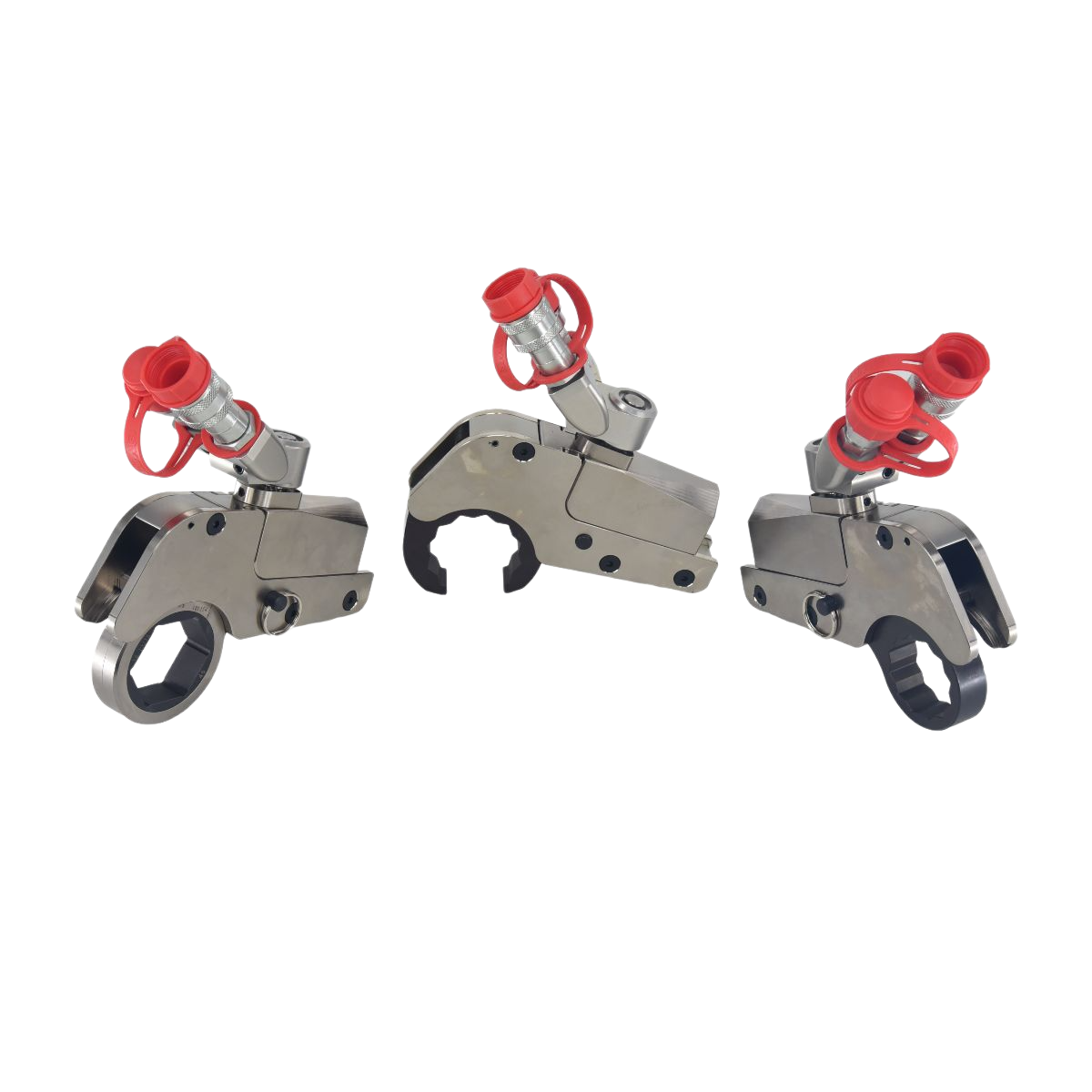

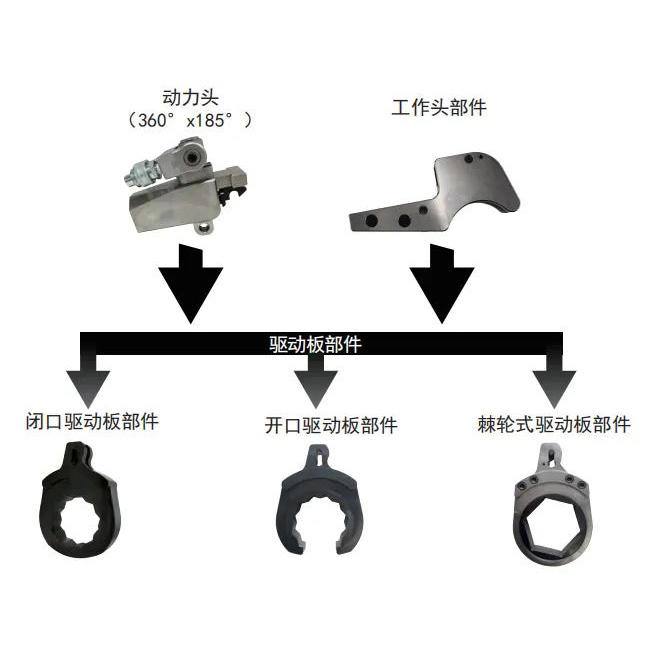

Быстрая замена на шестигранную кассету ATWH, трещоточную кассету ATW CR,

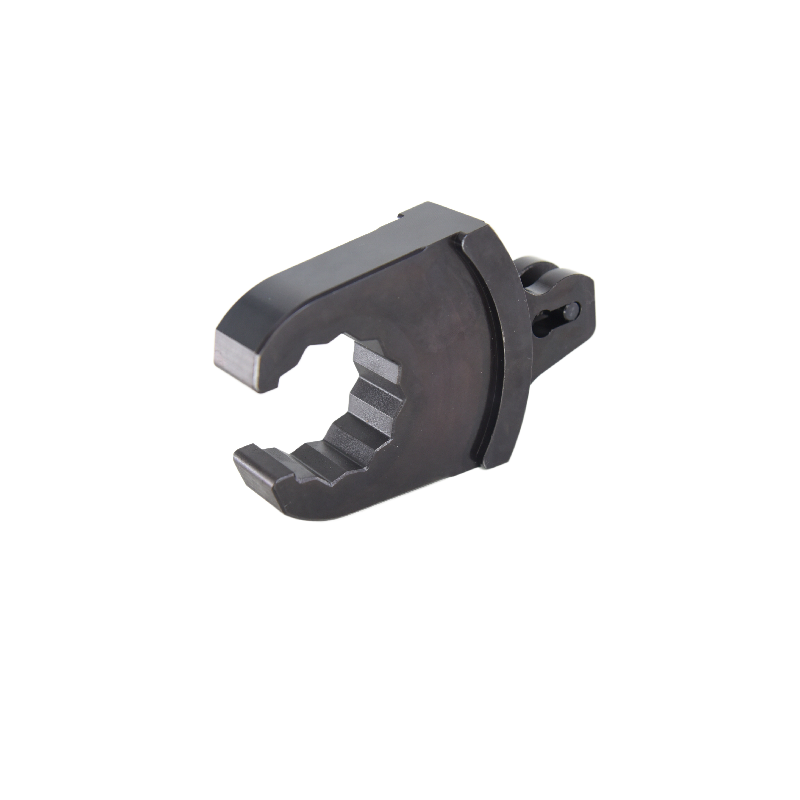

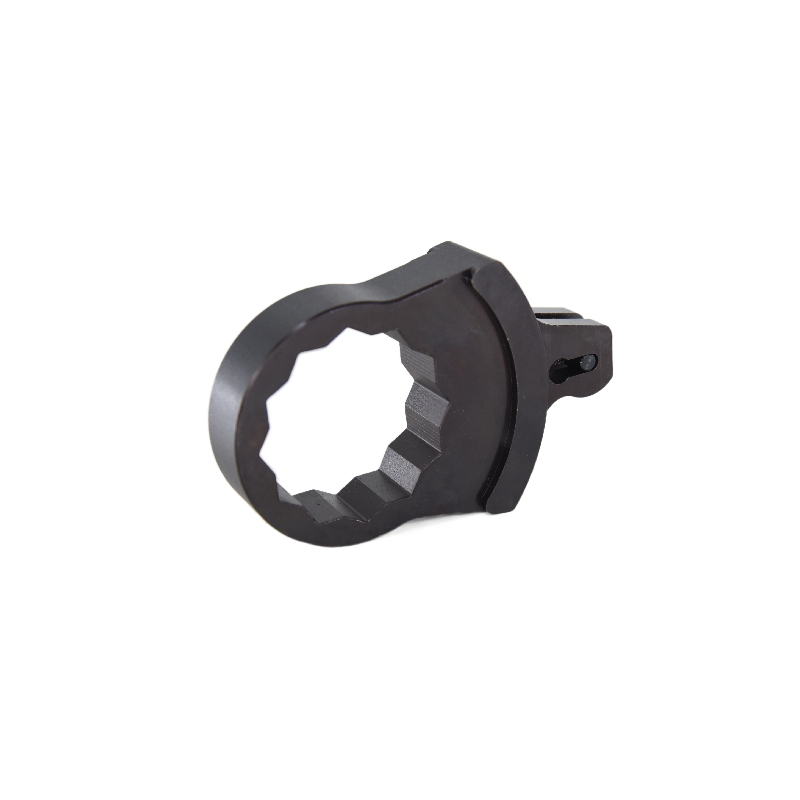

закрытым гаечным ключом ATW CS и открытым гаечным ключом ATW CO с помощью приводного цилиндра.
Подходит для применения в условиях ограниченного зазора, таких как клапаны, BOP

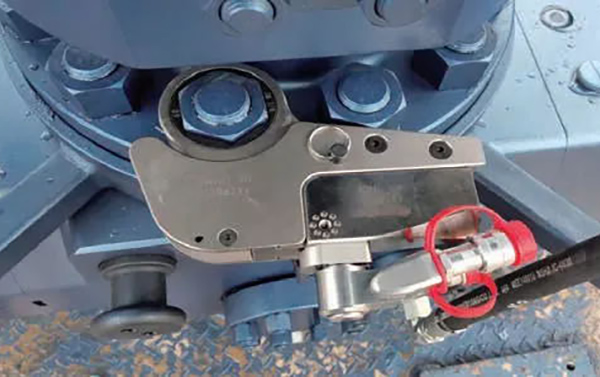

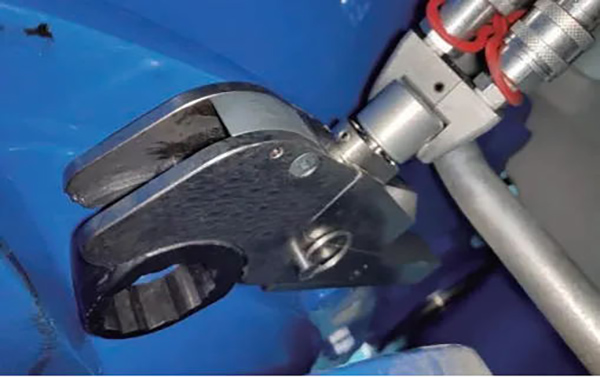

Приложения
Параметры
| Диаграмма Выбора Серии ATWS | ||||||||
| Тип | 1ATWS | 3ATWS | 5ATWS | 8ATWS | 10ATWS | 20ATWS | 25ATWS | 35ATWS |
| Крутящий момент (N.m) | 183-1837 | 455-4512 | 758-7528 | 1096-10780 | 1456-14560 | 2666-26664 | 3472-34725 | 4866-48666 |
| Размер болта (M) | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 42-90 | 48-100 | 64-120 |
| Вес Kg | 2.5 | 5 | 8 | 11 | 15 | 26.5 | 35 | 50 |

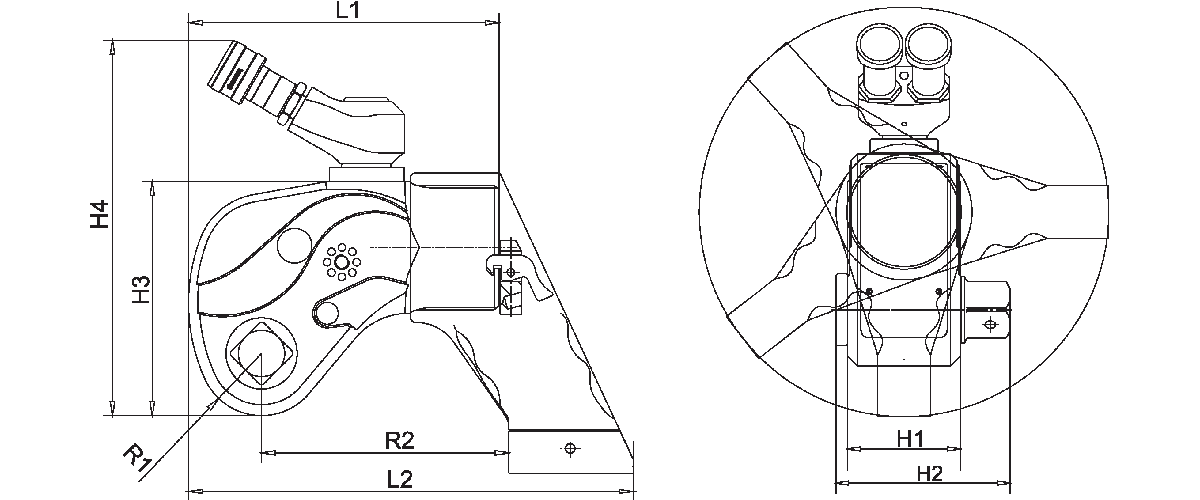

| L1 (mm) | 135 | 5 | 204 | 220 | 245 | 303 | 315 | 495 |
| L2 (mm) | 186 | 244 | 285 | 313 | 352 | 451 | 463 | 495 |
| H1 (mm) | 50 | 68 | 80 | 90 | 101 | 120 | 137 | 153 |
| H2 (mm) | 80 | 105 | 132 | 143 | 153 | 189 | 208 | 228 |
| H3 (mm) | 98 | 128 | 152 | 167 | 182 | 223 | 248 | 282 |
| H4 (mm) | 175 | 206 | 230 | 244 | 260 | 300 | 325 | 360 |
| R1 (mm) | 28 | 34 | 41 | 47 | 51 | 62 | 67 | 77 |
| R2 (mm) | 100 | 136 | 150 | 175 | 183 | 255 | 251 | 271 |
| Square Drive | 3/4" | 1'' | 1-1/2" | 1-1/2" | 1-1/2" | 2-1/2" | 2-1/2” | 2-1/2” |
