Розетки

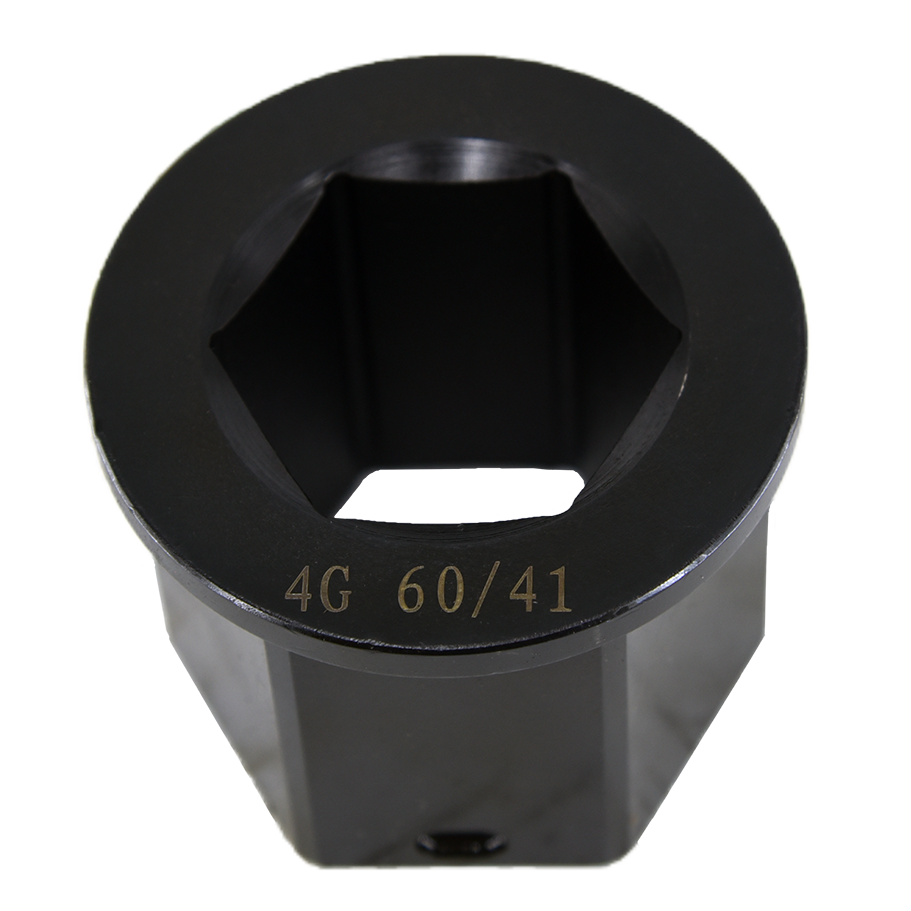

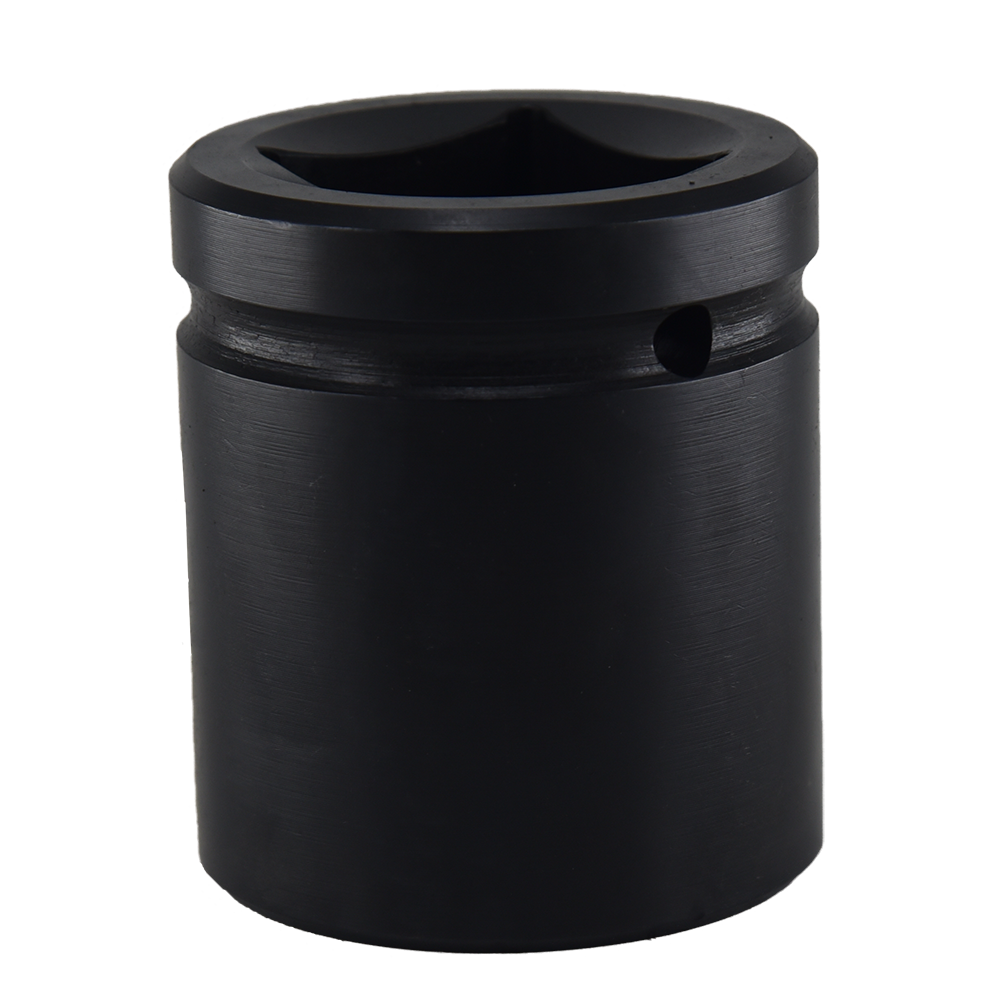

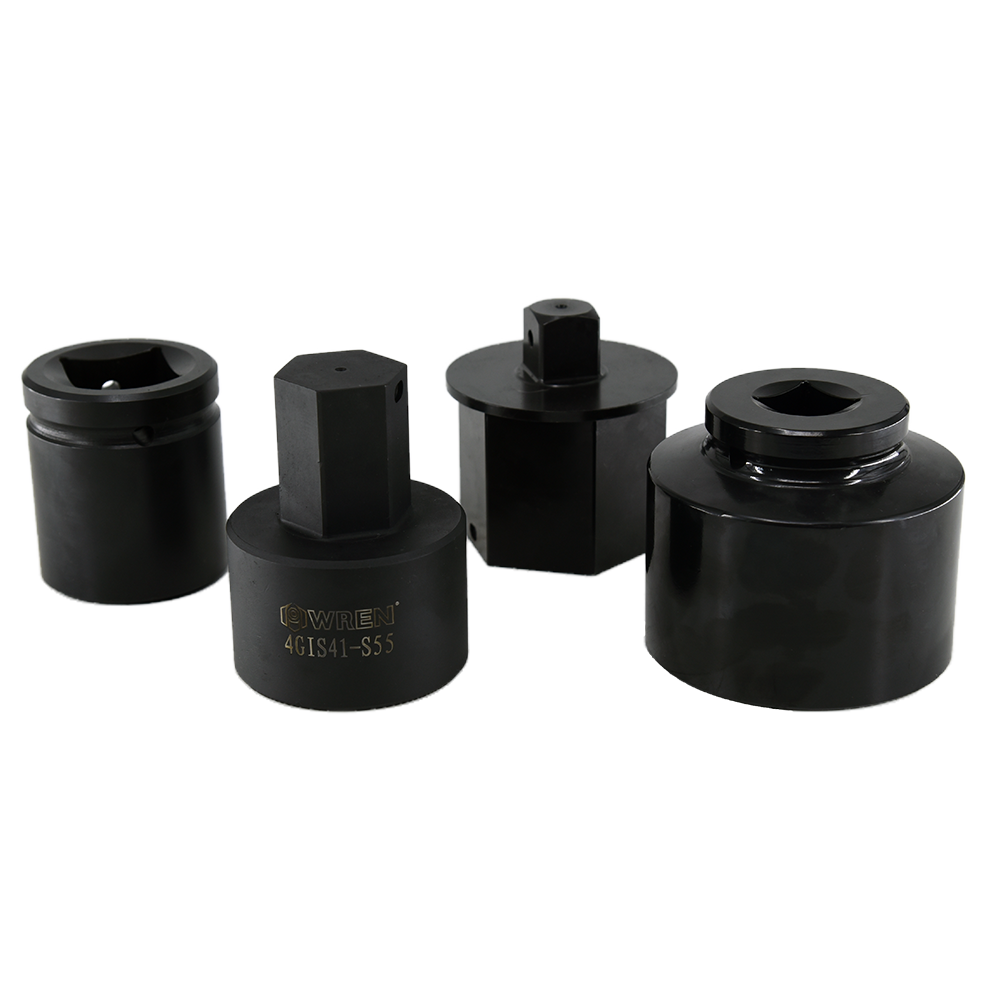

Торцевые головки используются для гидравлического динамометрического ключа с квадратным приводом, чтобы расширить диапазон применяемых болтов. Компания WREN может изготовить на заказ нестандартные торцевые головки различных спецификаций и моделей.

Расследован

Детали Продукта

Параметры

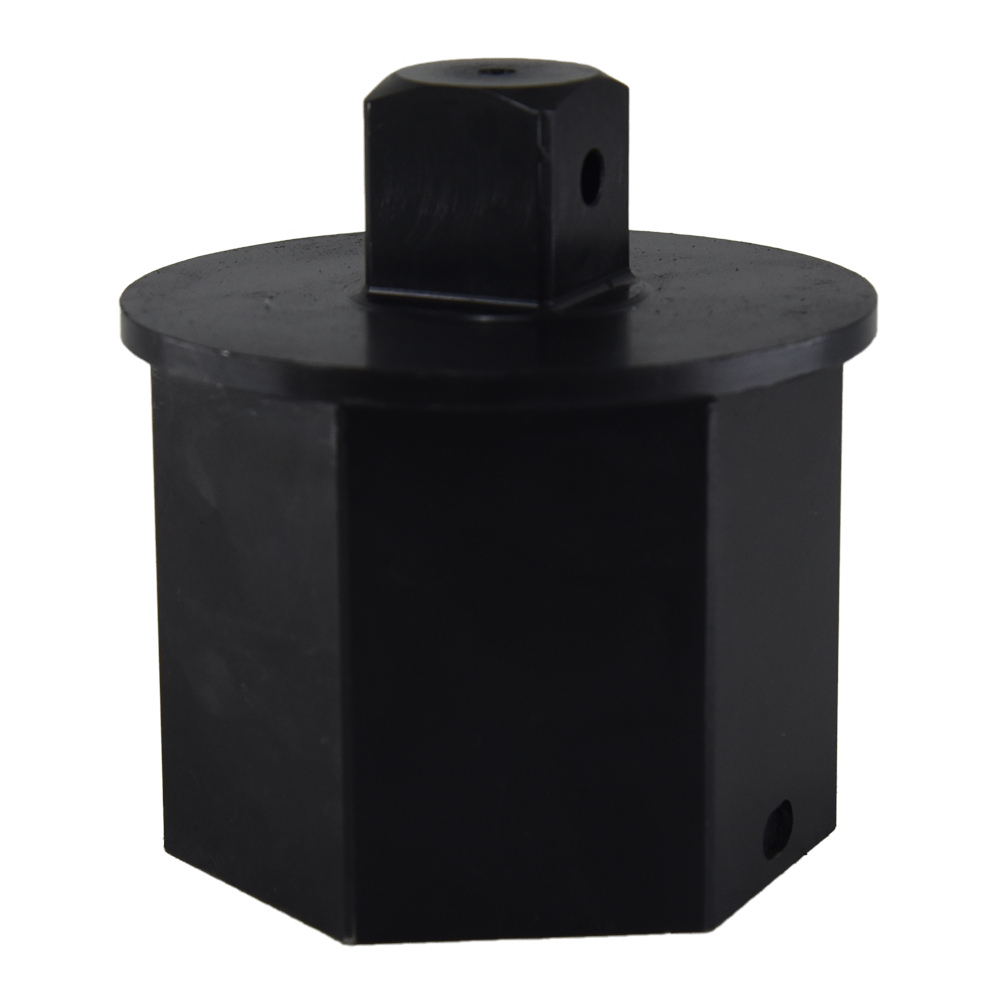

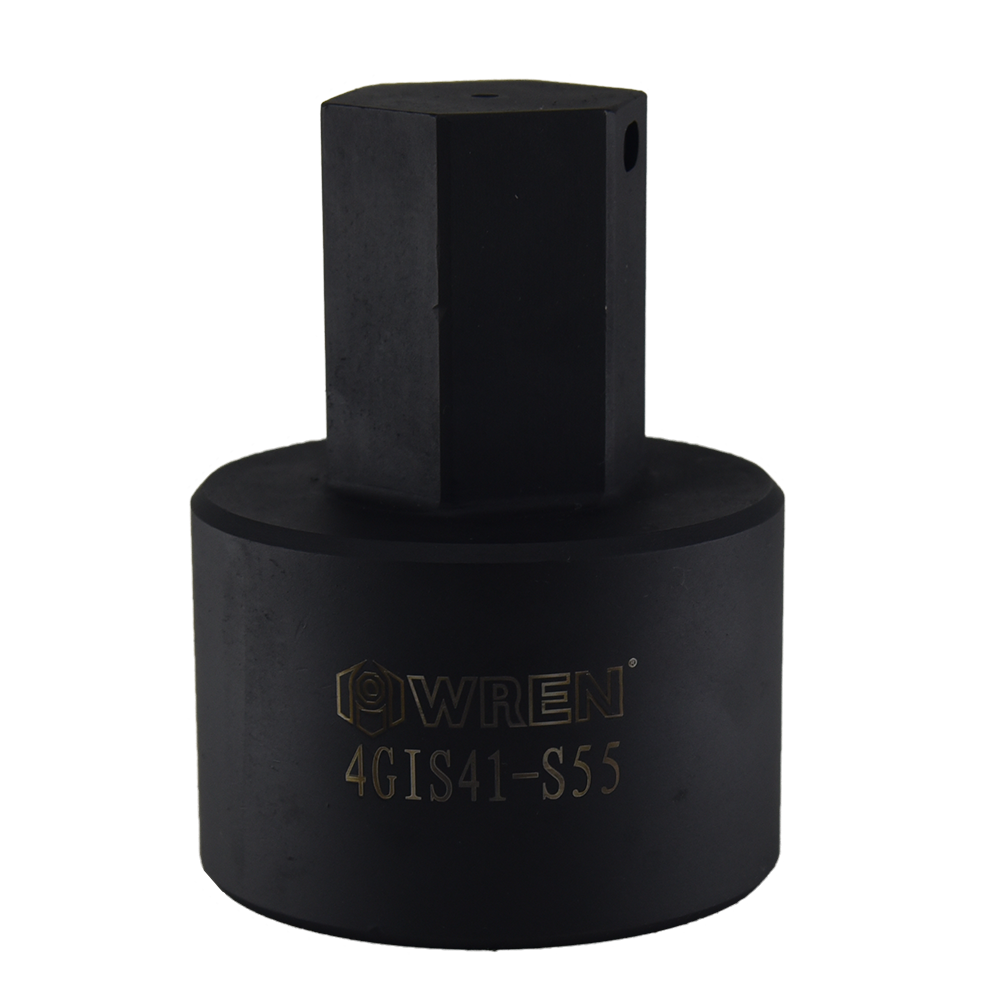

Размер адаптера

S1(SQ)	S2(SQ)	S3(SQ)	S4(SQ)	S5(SQ)	S6(Hex)
1.5”	1”	1.5''	0.75"	1.5”	0.75''
1.5"	0.75”	1.5"	1"	1.5"	1"
		1.5"	1.5”	1.5"	1.5''
		1.5''	2.5”	1.5"	2.5"

Таблица выбора стандартных розеток

Тип болта		3/4" 07IBT/1IBT
D	N	A	B	L1	L2	L3	D1	D2
M16	24	6.3	10	54	32	32	40	40
M18	27	6.3	10	54	32	32	42	42
M20	30	6.3	10	54	33	33	46	44
M22	34	6.3	10	54	33	33	52	44
M24	36	6.3	10	57	33	33	54	44
M27	41	6.3	10	58	33	33	60	44
M30	46	6.3	10	63	38	38	66	44
M33	50	6.3	10	65	40	40	71	44
M36	55	6.3	10	70	45	45	77	54

Тип болта		1" 3IBT
D	N	A	B	L1	L2	L3	D1	D2
M20	30	8	14	59	32	32	54	54
M22	34	8	14	59	32	32	58	58
M24	36	8	14	62	32	32	59	59
M27	41	8	14	65	38	38	67	54
M30	46	8	14	65	38	38	74	54
M33	50	8	14	70	43	43	79	60
M36	55	8	14	80	42	52	84	60
M39	60	8	14	85	45	57	89	60
M42	65	8	14	85	45	57	98	70
M45	70	8	14	90	50	62	104	70
M48	75	8	14	95	50	65	108	70

Тип болта		1-1/2" 5.8.10IBT
D	N	A	B	L1	L2	L3	D1	D2
M24	36	8	16	85	44	44	74	74
M27	41	8	16	85	44	44	74	74
M30	46	8	16	85	44	44	74	74
M33	50	8	16	90	45	45	79	79
M36	55	8	16	90	45	45	84	84
M39	60	8	16	100	45	57	94	75
M42	65	8	16	100	45	57	98	80
M45	70	8	16	105	50	62	104	80
M48	75	8	16	110	50	65	118	85
M52	80	8	16	115	55	72	118	90
M56	85	8	16	125	60	77	128	90
M60	90	8	16	125	60	77	139	90
M64	95	8	16	130	65	82	139	90
M68	100	8	16	135	70	87	144	90
M72	105	8	16	135	70	87	149	90
M76	110	8	16	135	70	87	158	90
M80	115	8	16	135	70	87	159	95
M85	120	8	16	135	70	87	168	95
M90	130	8	16	155	93	105	189	95

Тип болта		2-1/2” 20,25,35,50IBT
D	N	A	B	L1	L2	L3	D1	D2
M36	55	8	18	100	57	57	86	114
M39	60	8	18	100	52	52	119	119
M42	65	8	18	100	52	52	119	119
M45	70	8	18	120	67	67	128	128
M48	75	8	18	120	67	67	128	128
M52	80	8	18	130	71	71	128	128
M56	85	8	18	130	71	71	129	129
M60	90	8	18	140	61	73	139	139
M64	95	8	18	140	66	73	139	139
M68	100	8	18	140	71	81	148	130
M72	105	8	18	150	77	89	156	130
M76	110	8	18	150	72	90	158	130
M80	115	8	18	150	82	98	168	130
M85	120	8	18	150	82	98	178	130
M90	130	8	18	170	93	114	189	130
M95	135	8	18	170	93	114	198	130
M100	145	8	18	170	98	122	210	152
M105	150	8	18	190	100	140	216	152
M110	155	8	18	190	100	140	229	152
M115	165	8	18	190	100	140	241	152
